คู่มือที่ดีที่สุดในการฉีดพื้นผิวแม่พิมพ์: มันคืออะไรวิธีการทำงานและทำไมมันถึงสำคัญ

พื้นผิวแม่พิมพ์คืออะไรและมันทำงานอย่างไร

พื้นผิวแม่พิมพ์หรือที่รู้จักกันในชื่อพื้นผิวเสร็จสิ้นหมายถึงการดัดแปลงโดยเจตนาของพื้นผิวโพรงของแม่พิมพ์ฉีดเพื่อถ่ายโอนเสร็จสิ้นลวดลายที่มีลวดลายไปยังส่วนพลาสติกสุดท้าย กระบวนการนี้เป็นมากกว่าความสวยงาม เป็นการตัดสินใจออกแบบและวิศวกรรมที่ส่งผลกระทบต่อรูปลักษณ์ความรู้สึกและประสิทธิภาพของผลิตภัณฑ์

หลักการพื้นฐานตรงไปตรงมา- พื้นผิวของส่วนพลาสติกเป็นแบบจำลองที่แน่นอนของพื้นผิวภายในของแม่พิมพ์ ด้วยการเปลี่ยนโพรงเหล็กของแม่พิมพ์เราสามารถบรรลุพื้นผิวที่หลากหลายอย่างไม่น่าเชื่อตั้งแต่พื้นผิวมันวาวสูงไปจนถึงผิวด้านและรูปแบบที่ซับซ้อน

โดยทั่วไปกระบวนการเกี่ยวข้องกับขั้นตอนเหล่านี้-

1. การเตรียมเชื้อรา : แม่พิมพ์เป็นครั้งแรกที่มีรูปทรงเรขาคณิตสุดท้ายของชิ้นส่วน จากนั้นพื้นผิวจะถูกทำความสะอาดอย่างพิถีพิถันและเตรียมพร้อมเพื่อให้แน่ใจว่าพื้นผิวที่สม่ำเสมอ

2. แอปพลิเคชันพื้นผิว : กระบวนการพิเศษโดยทั่วไป การแกะสลักสารเคมี หรือ การแกะสลักเลเซอร์ ใช้เพื่อสร้างรูปแบบที่ต้องการ การแกะสลักด้วยเคมีใช้กรดเพื่อละลายและสร้างรูปแบบบนเหล็กในขณะที่การแกะสลักด้วยเลเซอร์ใช้ลำแสงเลเซอร์ที่มุ่งเน้นสูงเพื่อระเหยหรือละลายวัสดุที่มีความแม่นยำสูง

3. การฉีดขึ้นรูป : พลาสติกหลอมเหลวถูกฉีดเข้าไปในโพรงแม่พิมพ์ที่มีพื้นผิวภายใต้แรงดันสูง แรงดันสูงทำให้มั่นใจได้ว่าพลาสติกจะเติมรายละเอียดด้วยกล้องจุลทรรศน์ทุกรายละเอียดของพื้นผิว

4. การทำซ้ำ : เมื่อพลาสติกเย็นลงและแข็งตัวมันจะสอดคล้องกับพื้นผิวพื้นผิวของแม่พิมพ์อย่างสมบูรณ์

5. การขับออก : ส่วนที่เสร็จแล้วซึ่งตอนนี้มีสำเนาที่ไร้ที่ติของพื้นผิวของแม่พิมพ์ถูกนำออกมา

ภาพรวมของผลประโยชน์

การใช้งานเชิงกลยุทธ์ของพื้นผิวแม่พิมพ์ให้ประโยชน์ที่หลากหลายซึ่งนอกเหนือไปจากสุนทรียภาพที่เรียบง่าย:

• การเพิ่มความสวยงาม : พื้นผิวสามารถสร้างรูปลักษณ์และความรู้สึกพรีเมี่ยมทำให้ผลิตภัณฑ์มีราคาแพงและทนทานมากขึ้น พวกเขายังสามารถแยกความแตกต่างของแบรนด์หรือสายผลิตภัณฑ์

• การทำงานที่ดีขึ้น : พื้นผิวสามารถให้ด้ามจับที่ดีขึ้น (เช่นบนด้ามจับเครื่องมือหรืออุปกรณ์ทางการแพทย์) ลดแสงจ้าบนพื้นผิวมันวาว (เช่นบนแผงแดชบอร์ดหรือตัวเรือนอิเล็กทรอนิกส์) และปรับปรุงข้อเสนอแนะที่สัมผัสได้

• ซ่อนความไม่สมบูรณ์ : พื้นผิวที่มีพื้นผิวนั้นยอดเยี่ยมสำหรับการปกปิดรอยขีดข่วนเล็กน้อยการขูดและข้อบกพร่องด้านเครื่องสำอางอื่น ๆ ที่อาจเกิดขึ้นในระหว่างกระบวนการผลิตหรือการจัดการ นอกจากนี้ยังสามารถช่วยซ่อนเส้นการไหลเครื่องหมายจมหรือข้อบกพร่องอื่น ๆ

• เพิ่มความทนทาน : พื้นผิวบางอย่างสามารถเพิ่มความต้านทานรอยขีดข่วนและการสึกหรอยืดอายุการใช้งานของผลิตภัณฑ์

• ความช่วยเหลือที่ลดทอนลง : ในบางกรณีพื้นผิวที่เลือกอย่างระมัดระวังสามารถช่วยในการทำลายล้างโดยการทำลายซีลสูญญากาศระหว่างส่วนและแม่พิมพ์โดยเฉพาะอย่างยิ่งบนพื้นผิวขนาดใหญ่ที่แบน

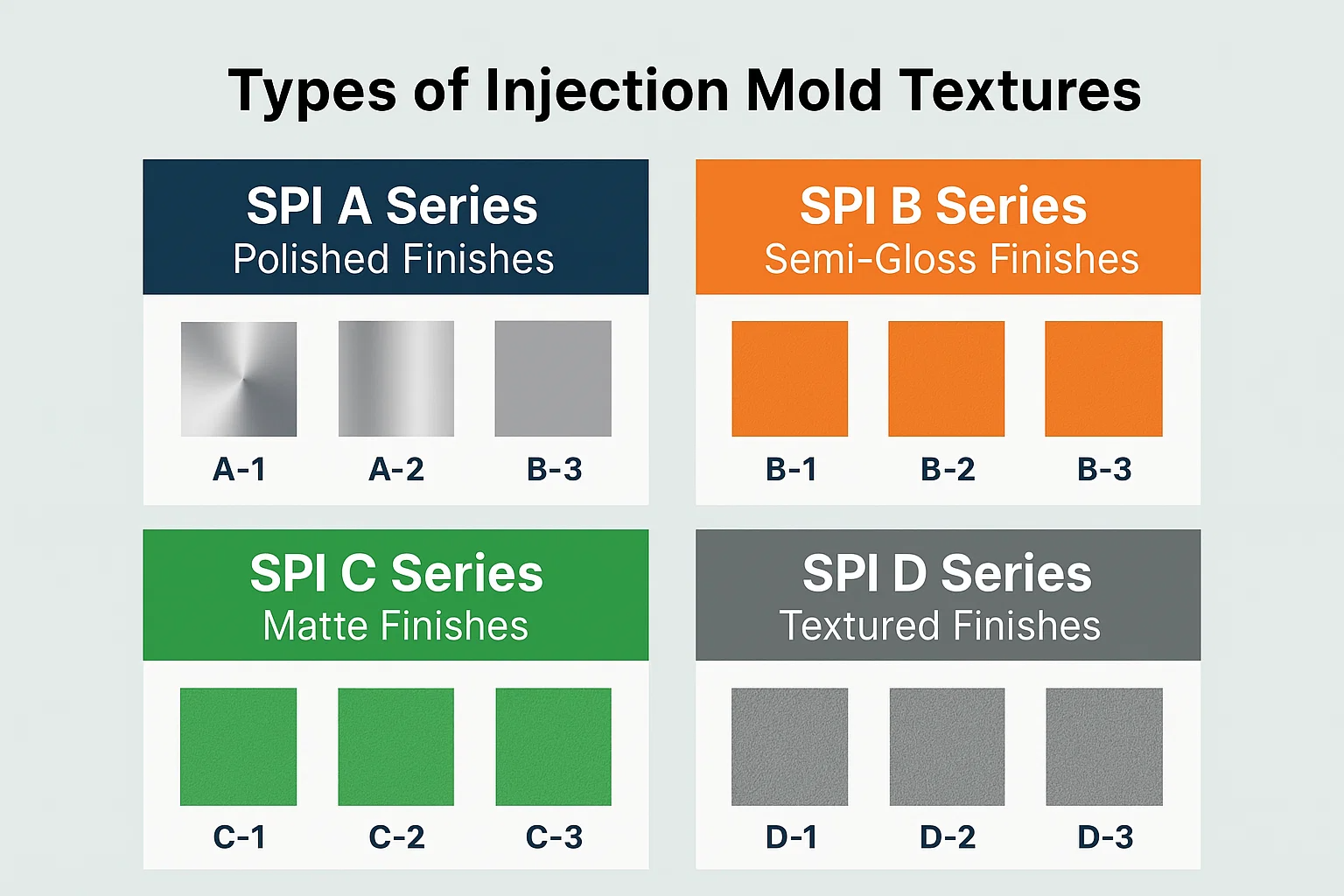

ประเภทของพื้นผิวแม่พิมพ์ฉีด

โลกของพื้นผิวเชื้อราฉีดนั้นกว้างใหญ่ แต่ส่วนใหญ่ได้มาตรฐานโดยระบบที่พัฒนาโดยสมาคมอุตสาหกรรมพลาสติก (SPI) การทำความเข้าใจมาตรฐานเหล่านี้เป็นสิ่งสำคัญสำหรับการระบุการเสร็จสิ้นที่แน่นอนที่จำเป็นสำหรับชิ้นส่วน

SPI (Society of the Plastics Industry) มาตรฐานเสร็จสิ้น

ระบบ SPI จัดหมวดหมู่เสร็จสิ้นตามวิธีที่ใช้ในการบรรลุเป้าหมายและรูปลักษณ์ที่เกิดขึ้นตั้งแต่พื้นผิวที่มีลักษณะคล้ายกระจกขัดเงาสูงไปจนถึงพื้นผิวที่หมองคล้ำ มาตรฐานแบ่งออกเป็นสี่กลุ่มหลัก (A, B, C และ D) แต่ละกลุ่มมีสามเกรดย่อย

• SPI-A Series (เสร็จสิ้นการขัดเงา) สิ่งเหล่านี้เป็นผิวที่เรียบและสะท้อนแสงมากที่สุดทำได้โดยการขัดเชื้อราด้วยผงเพชร เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความคมชัดสูงความเงาหรือการตกแต่งกระจก

  • A-1 : ผิวที่เป็นไปได้สูงสุดขัดด้วยเพชร 3 ไมครอน มันเป็นออปติคัลที่แท้จริงที่ใช้สำหรับเลนส์กระจกและชิ้นส่วนที่โปร่งใส

  • A-2 : ขัดด้วยเพชร 6 ไมครอน เสนอความเงางามสูงสำหรับผู้บริโภคอุปกรณ์อิเล็กทรอนิกส์และผลิตภัณฑ์พลาสติกใส

  • A-3 : ขัดด้วยเพชร 15 ไมครอน ยังคงมันวาวมากใช้สำหรับชิ้นส่วนที่หลากหลายซึ่งต้องการพื้นผิวที่มีคุณภาพสูงและสะท้อนแสง

• SPI-B Series (Semi-Gloss Finishes) เสร็จสิ้นเหล่านี้ถูกสร้างขึ้นโดยการขัดด้วยกระดาษทรายกรวดละเอียดส่งผลให้พื้นผิวสะท้อนแสงน้อยกว่าซีรีส์เล็กน้อย พวกเขามีเงาที่ดี แต่ไม่เหมือนกระจก

  • B-1 : ขัดด้วยหิน 400 กรวด นี่เป็นสิ่งที่พบได้บ่อยมากโดยให้เงากึ่งเงาในส่วนต่างๆเช่นเครื่องใช้ไฟฟ้าและอุปกรณ์การแพทย์

  • B-2 : ขัดด้วยหิน 320 กรวด เสร็จสิ้นกึ่งเงาเล็กน้อย

  • B-3 : ขัดด้วยหิน 220 กรวด ให้พื้นผิวที่ดีและไม่สะท้อนแสง

• SPI-C Series (Matte Finishes) สิ่งเหล่านี้เป็นสิ่งที่ไม่ขัดเงาและเคลือบด้านที่สร้างขึ้นโดย Stonewหรือking พวกเขายอดเยี่ยมสำหรับการลดแสงจ้าและมักจะใช้กับชิ้นส่วนที่ต้องจัดการบ่อยครั้ง

  • C-1 : Stoneworked ด้วยหิน 220 กรวดนำเสนอพื้นผิวที่มีพื้นผิวด้าน

  • C-2 : Stoneworked ด้วยหิน 180 กรวด ผิวด้านที่หยาบกว่าเล็กน้อย

  • C-3 : Stoneworked ด้วยหิน 150 กรวด ความหยาบที่สุดของการเคลือบผิว

• SPI-D Series (เสร็จสิ้น/พื้นผิวที่น่าเบื่อ) ซีรีย์ D เสร็จสิ้นเป็นสิ่งที่น่าเบื่อที่สุดโดยการระเบิดของสื่อ กระบวนการนี้ใช้แก้วเล็ก ๆ หรืออนุภาคทรายเพื่อสร้างพื้นผิวที่ไม่ได้สะท้อนพื้นผิว

  • D-1 : ระเบิดด้วยลูกปัดแก้ว #11 พื้นผิวที่ดีที่สุดที่ทำให้ผิวที่น่าเบื่อและหมองคล้ำ

  • D-2 : ระเบิดด้วยลูกปัดแก้ว #12 พื้นผิวที่มีพื้นผิวและน่าเบื่อขึ้นเล็กน้อย

  • D-3 : ระเบิดด้วยการระเบิดทราย #240 เสร็จสิ้น SPI ที่หยาบที่สุดที่ใช้เมื่อต้องการความหมองคล้ำสูงสุดและความรู้สึกสัมผัส

เทคนิคการทำพื้นผิว

นอกเหนือจากมาตรฐาน SPI ซึ่งส่วนใหญ่กำหนดไฟล์ ผลลัพธ์ มีหลากหลาย เทคนิค ใช้เพื่อใช้พื้นผิวกับแม่พิมพ์

• การแกะสลักสารเคมี : นี่เป็นวิธีการแบบดั้งเดิมที่สุด พื้นผิวของแม่พิมพ์ถูกเคลือบด้วยหน้ากากที่ไวต่อแสงและรูปแบบการถ่ายภาพของรูปแบบพื้นผิวที่ต้องการจะถูกวางไว้ด้านบน จากนั้นแม่พิมพ์จะสัมผัสกับแสง UV ซึ่งทำให้หน้ากากแข็งตัวในพื้นที่ที่ไม่ได้รับการฝึกฝน จากนั้นจะใช้สารละลายกรดกับ "etch" หรือกินไปที่เหล็กที่สัมผัสเพื่อสร้างพื้นผิว

  • ข้อดี : สามารถสร้างพื้นผิวที่ซับซ้อนรายละเอียดและลึก เหมาะสำหรับพื้นผิวขนาดใหญ่

  • ข้อ จำกัด : แม่นยำน้อยกว่าเลเซอร์อาจเป็นเรื่องยากที่จะควบคุมความสม่ำเสมอของความลึกและใช้สารเคมีที่รุนแรง

• การแกะสลักเลเซอร์ : วิธีการที่ทันสมัยและแม่นยำสูงที่ใช้ลำแสงเลเซอร์โฟกัสเพื่อเผาไหม้หรือระเหยรูปแบบพื้นผิวโดยตรงบนพื้นผิวของแม่พิมพ์

  • ข้อดี : แม่นยำมากช่วยให้รูปแบบเรขาคณิตที่ซับซ้อนโลโก้และพื้นผิวขนาดเล็ก; ไม่มีการใช้สารเคมี

  • ข้อ จำกัด : สามารถช้าลงสำหรับพื้นผิวที่มีขนาดใหญ่มากอาจมีราคาแพงกว่าการแกะสลักทางเคมี

• การทำพื้นผิวเชิงกล : เทคนิคนี้เกี่ยวข้องกับการใช้เครื่องมือในการสร้างพื้นผิว ซึ่งอาจรวมถึงการระเบิดแบบกัดกร่อน (เช่นในซีรี่ส์ spi d) หรือใช้เครื่องมือตัดพิเศษ มันมักจะใช้สำหรับพื้นผิวที่เรียบง่ายและสม่ำเสมอมากขึ้น

• เทคนิคอื่น ๆ :

  • EDM (เครื่องตัดเฉือนไฟฟ้า) : ใช้อิเล็กโทรดเพื่อสร้างการปลดปล่อยที่กัดเซาะพื้นผิวของแม่พิมพ์สร้างพื้นผิว "ประกาย" ที่เป็นเอกลักษณ์

  • สื่อระเบิด : คำทั่วไปเพิ่มเติมสำหรับการระเบิดด้วยสื่อที่แตกต่างกัน (เช่นลูกปัดแก้ว, กระสุนวอลนัท) เพื่อให้ได้เคลือบด้านหรือพื้นผิวที่ต้องการ

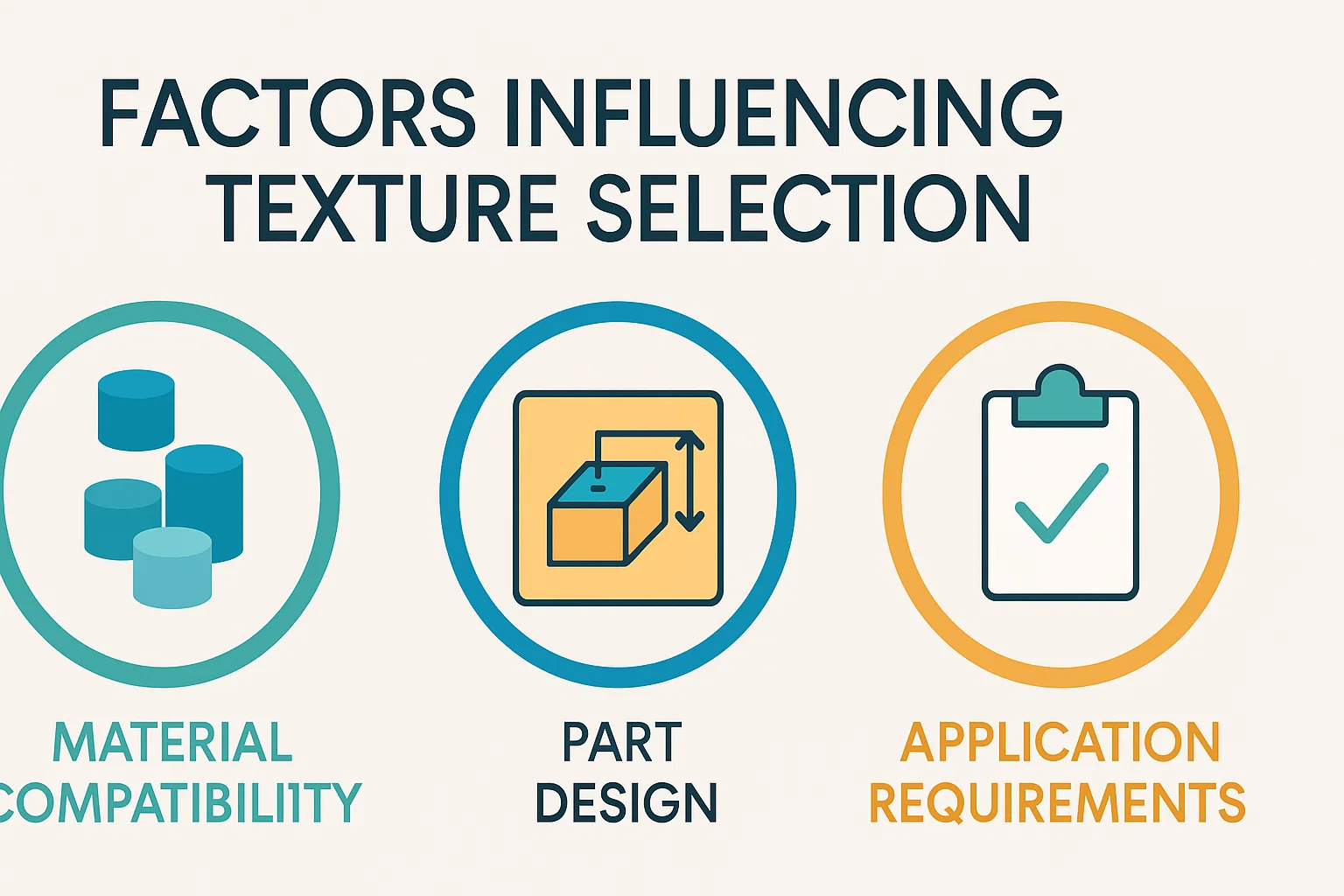

ปัจจัยที่มีอิทธิพลต่อการเลือกพื้นผิว

การเลือกพื้นผิวแม่พิมพ์ที่เหมาะสมสำหรับส่วนหนึ่งคือการตัดสินใจที่สำคัญที่สมดุลความสวยงามการทำงานและข้อ จำกัด การผลิต กระบวนการคัดเลือกไม่ค่อยมีวิธีการที่เหมาะกับทุกขนาดและขึ้นอยู่กับปัจจัยสำคัญสามประการ: วัสดุของชิ้นส่วนการออกแบบและข้อกำหนดการใช้งานขั้นสุดท้าย

ความเข้ากันได้ของวัสดุ

ประเภทของพลาสติกที่ใช้ในกระบวนการฉีดขึ้นรูปเป็นข้อพิจารณาหลัก วัสดุที่แตกต่างกันตอบสนองต่อพื้นผิวที่แตกต่างกันและบางส่วนมีพื้นผิวดีกว่าวัสดุอื่น ๆ

• polypropylene (PP) และ polyethylene (PE) : พลาสติกกึ่งผลึกที่นุ่มนวลซึ่งสามารถท้าทายพื้นผิวได้อย่างลึกซึ้ง พวกเขามีแนวโน้มที่จะ "ไหลออก" ของพื้นผิวในระหว่างการขึ้นรูปซึ่งอาจส่งผลให้เสร็จสิ้นที่กำหนดน้อยลง พื้นผิวที่หยาบกว่านั้นมีประสิทธิภาพมากขึ้นในวัสดุเหล่านี้

• Acrylonitrile Butadiene Styrene (ABS) : ABS เป็นวัสดุที่ยอดเยี่ยมสำหรับการทำพื้นผิว โครงสร้างอสัณฐานและคุณสมบัติการไหลที่ดีช่วยให้สามารถจับภาพรายละเอียดได้ดีทำให้เป็นตัวเลือกยอดนิยมสำหรับชิ้นส่วนที่มีพื้นผิวที่ซับซ้อนเช่นตัวเรือนอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

• โพลีคาร์บอเนต (PC) : พีซีเป็นวัสดุอื่นที่มีพื้นผิวได้ดีโดยเฉพาะอย่างยิ่งสำหรับการตกแต่งแบบด้าน อย่างไรก็ตามอุณหภูมิการประมวลผลที่สูงต้องใช้การออกแบบและการประมวลผลอย่างระมัดระวังเพื่อหลีกเลี่ยงเครื่องหมายความเครียด

• โพลีเอทิลีนที่มีความหนาแน่นสูง (HDPE) : คล้ายกับ PP HDPE อาจเป็นเรื่องยากที่จะพื้นผิว พื้นผิวอาจมีความคมชัดน้อยลงและอาจมีรูปลักษณ์ที่แวววาวหรือแวววาวเล็กน้อย

การออกแบบชิ้นส่วน

รูปทรงเรขาคณิตของชิ้นส่วนนั้นมีผลกระทบอย่างมีนัยสำคัญต่อการใช้งานและคุณภาพของพื้นผิว

• ร่างมุม : มุมร่างคือเรียวเล็ก ๆ ที่ออกแบบมาเป็นส่วนหนึ่งเพื่อให้สามารถออกจากแม่พิมพ์ได้ง่ายขึ้น พื้นผิวโดยเฉพาะอย่างยิ่งที่ลึกกว่าสามารถเพิ่มแรงเสียดทานระหว่างชิ้นส่วนและผนังแม่พิมพ์ เพื่อป้องกันปัญหาการขยายตัวมุมร่างควรเพิ่มขึ้นสำหรับชิ้นส่วนที่มีพื้นผิวพื้นผิว กฎง่ายๆคือการเพิ่มร่างอย่างน้อย 1 องศาสำหรับทุก ๆ 0.001 นิ้วของความลึกของพื้นผิว

• รัศมีและมุม : พื้นผิวสามารถปรากฏขึ้นหรือไม่สม่ำเสมอในพื้นที่ที่มีรัศมีขนาดเล็กหรือมุมที่คมชัด บ่อยครั้งที่จำเป็นต้องระบุรัศมีที่ราบรื่นและไม่มีพื้นผิวเพื่อให้แน่ใจว่ามีการเปลี่ยนแปลงที่สะอาด

• ความเหมือนกัน : มันเป็นสิ่งสำคัญที่จะต้องพิจารณาบรรทัดการแยกและการปิดแม่พิมพ์ที่อาจเกิดขึ้นเมื่อมีพื้นผิว ต้องใช้พื้นผิวอย่างสม่ำเสมอทั่วทั้งพื้นผิวเพื่อหลีกเลี่ยงความไม่สอดคล้องที่มองเห็นได้

ข้อกำหนดของแอปพลิเคชัน

การใช้งานปลายทางของผลิตภัณฑ์กำหนดว่าพื้นผิวควรจัดลำดับความสำคัญของสุนทรียภาพการทำงานหรือทั้งสองอย่าง

• ข้อควรพิจารณาด้านสุนทรียภาพ : ส่วนนี้จำเป็นต้องดูหรูหราขรุขระหรือเพรียวบางหรือไม่? มันวาวสูง SPI A-1 เสร็จสิ้นอาจเหมาะสำหรับเลนส์โปร่งใสในขณะที่ปรับ SPI B-2 or C-1 ผิวด้านจะเหมาะสำหรับส่วนประกอบแดชบอร์ดเพื่อลดแสงจ้า

• ข้อกำหนดการทำงาน :

  • ด้ามจับ : สำหรับผลิตภัณฑ์เช่นที่จับเครื่องมือเครื่องมือทางการแพทย์หรือสินค้ากีฬาพื้นผิวที่ลึกกว่าและสัมผัสได้ (เช่น SPI D เสร็จสิ้น) เป็นสิ่งจำเป็นสำหรับการจับยึดที่ปลอดภัยและป้องกันการลื่นไถล

  • สวมใส่ความต้านทานและซ่อนรอยขีดข่วน : พื้นผิวที่มีพื้นผิวมีการให้อภัยมากกว่าพื้นผิว ผลิตภัณฑ์ที่จะเห็นการใช้งานหนักเช่นเครื่องมือในสวนหรือชิ้นส่วนของกระเป๋าจะได้รับประโยชน์จากพื้นผิวที่แข็งแกร่งซึ่งสามารถซ่อนรอยขีดข่วนเล็กน้อยและการหว่าน

  • การลดแสงจ้า : สำหรับส่วนประกอบในการตกแต่งภายในของรถยนต์หรือกรอบของทีวีการตกแต่งแบบด้านเป็นสิ่งสำคัญสำหรับการกำจัดการสะท้อนกลับที่เบี่ยงเบนความสนใจ

การประยุกต์ใช้พื้นผิวแม่พิมพ์ฉีด

ความหลากหลายของพื้นผิวเชื้อราฉีดนั้นเห็นได้ชัดในการใช้อย่างแพร่หลายในอุตสาหกรรมที่นับไม่ถ้วน จากการให้การตกแต่งภายในของรถให้ความรู้สึกหรูหราเพื่อให้มั่นใจว่าอุปกรณ์ทางการแพทย์มีด้ามจับที่ไม่ลื่นพื้นผิวเป็นองค์ประกอบการออกแบบที่สำคัญ

อุตสาหกรรมยานยนต์

ภาคยานยนต์เป็นผู้ใช้หลักของพื้นผิวแม่พิมพ์ส่วนใหญ่สำหรับทั้งความงามและประสิทธิภาพการทำงาน

• ส่วนประกอบภายใน : พื้นผิวถูกใช้บนแดชบอร์ดแผงประตูและคอนโซลกลางเพื่อลดแสงจ้าและสร้างผิวที่มีคุณภาพสูงและไม่สะท้อนแสง พื้นผิวยังทำให้พื้นผิวเหล่านี้ทนทานและทนต่อรอยขีดข่วนจากการใช้งานประจำวัน พื้นผิวด้านที่ดีถึงปานกลาง (ซีรีย์ SPI B หรือ C) เป็นเรื่องธรรมดามากที่สุดที่นี่

• ส่วนประกอบภายนอก : กันชนการตกแต่งร่างกายและส่วนประกอบกระจังหน้ามักจะมีพื้นผิวที่ต้านทาน dings และ scuffs และง่ายต่อการบำรุงรักษามากกว่าพื้นผิวที่ทาสีและมันวาวสูง

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

พื้นผิวเป็นองค์ประกอบที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคซึ่งความรู้สึกสัมผัสของผลิตภัณฑ์สามารถเป็นตัวสร้างความแตกต่างที่สำคัญ

• เคสโทรศัพท์มือถือและอุปกรณ์เสริม : พื้นผิวในเคสโทรศัพท์ไม่เพียง แต่ให้ด้ามจับที่ดีขึ้น แต่ยังซ่อนลายนิ้วมือและรอยถลอกเล็กน้อย

• ที่พักเครื่องใช้ไฟฟ้า : ตัวเรือนสำหรับทุกอย่างตั้งแต่เครื่องชงกาแฟไปจนถึงเครื่องดูดฝุ่นใช้พื้นผิวเพื่อสร้างพื้นผิวที่ทนทานและน่าดึงดูดซึ่งทำความสะอาดได้ง่าย

อุปกรณ์การแพทย์

ในสาขาการแพทย์พื้นผิวไม่ได้เป็นเพียงแค่รูปลักษณ์ มันเกี่ยวกับความปลอดภัยและการยศาสตร์

• ตัวเรือนอุปกรณ์ : ตัวเรือนสำหรับอุปกรณ์การแพทย์แบบพกพาใช้พื้นผิวเพื่อให้ด้ามจับที่ปลอดภัยซึ่งเป็นสิ่งจำเป็นสำหรับแพทย์และพยาบาล พื้นผิวยังสามารถช่วยซ่อนรอยเปื้อนและลายนิ้วมือในสภาพแวดล้อมทางคลินิก

• ด้ามจับตามหลักสรีรศาสตร์ : เข็มขัดเข็มฉีดยาด้ามจับเครื่องมือผ่าตัดและอุปกรณ์พกพาอื่น ๆ มีพื้นผิวสัมผัสเพื่อป้องกันการลื่นในระหว่างขั้นตอนที่สำคัญ

ของใช้ในครัวเรือน

จากห้องครัวไปจนถึงโรงรถพื้นผิวที่มีพื้นผิวมีอยู่ทุกหนทุกแห่งมักจะเป็นเหตุผลในทางปฏิบัติ

• ภาชนะบรรจุและที่เก็บข้อมูล : ภาชนะบรรจุอาหารฝาและผลิตภัณฑ์ที่เก็บพลาสติกอื่น ๆ มักจะมีผิวด้านหรือพื้นผิวเพื่อป้องกันไม่ให้พวกเขาหลุดออกจากมือเปียก พื้นผิวยังช่วยปกปิดรอยขีดข่วนจากการใช้งานปกติ

• ส่วนประกอบเฟอร์นิเจอร์ : เก้าอี้พลาสติกโต๊ะและรายการเฟอร์นิเจอร์อื่น ๆ ใช้พื้นผิวเพื่อเลียนแบบรูปลักษณ์ของวัสดุธรรมชาติเช่นเมล็ดไม้หรือเพียงแค่สร้างผิวที่น่าดึงดูดและไม่สะท้อนแสงมากขึ้น

---

ข้อดีและข้อเสียของพื้นผิวที่แตกต่างกัน

เช่นเดียวกับตัวเลือกการออกแบบการเลือกพื้นผิวแม่พิมพ์เกี่ยวข้องกับการแลกเปลี่ยน การทำความเข้าใจข้อดีและข้อเสียเป็นสิ่งจำเป็นสำหรับการตัดสินใจอย่างชาญฉลาด

ข้อดี

• ความสวยงามที่ดีขึ้น : พื้นผิวที่ออกแบบมาอย่างดีสามารถยกระดับมูลค่าการรับรู้ของผลิตภัณฑ์และให้ความรู้สึกพรีเมี่ยม

• ด้ามจับที่เพิ่มขึ้น : พื้นผิวเพิ่มแรงเสียดทานทำให้ผลิตภัณฑ์จัดการได้ง่ายขึ้นและมีแนวโน้มที่จะลื่นไถลน้อยลง

• ลดความเงาและแสงจ้า : พื้นผิวด้านช่วยลดการสะท้อนแสงอย่างมีประสิทธิภาพซึ่งเป็นคุณสมบัติความปลอดภัยและความสะดวกสบายที่สำคัญในการใช้งานยานยนต์และอุปกรณ์อิเล็กทรอนิกส์

• ความต้านทานรอยขีดข่วน : พื้นผิวที่มีพื้นผิวมีความทนทานและดีกว่าเมื่อซ่อนรอยขีดข่วนเล็กน้อยและการสึกหรอกว่าพื้นผิวที่เรียบและขัดเงา

• ซ่อนความไม่สมบูรณ์ : พื้นผิวสามารถปกปิดข้อบกพร่องการขึ้นรูปเล็กน้อยเช่นเครื่องหมายจมเส้นไหลและเส้นเชื่อมซึ่งอาจมองเห็นได้ในส่วนมันวาว

ข้อเสีย

• ค่าใช้จ่ายที่เพิ่มขึ้น : กระบวนการของพื้นผิวแม่พิมพ์เป็นขั้นตอนเพิ่มเติมในกระบวนการผลิตและต้องใช้อุปกรณ์และความเชี่ยวชาญเฉพาะด้าน สิ่งนี้จะเพิ่มค่าใช้จ่ายเครื่องมือโดยรวม

• รอบเวลานานขึ้น : ในบางกรณีพื้นผิวที่ลึกกว่าสามารถเพิ่มเวลาการระบายความร้อนที่จำเป็นเล็กน้อยก่อนที่ชิ้นส่วนจะถูกไล่ออกอย่างปลอดภัยอาจทำให้วงจรการฉีดขึ้นรูปโดยรวมยาวขึ้น

• ศักยภาพในการทำเครื่องหมายจมูก : การเปลี่ยนแปลงพื้นผิวที่ลึกมากหรือฉับพลันในชิ้นส่วนที่หนาบางครั้งอาจทำให้ส่วนที่มีแนวโน้มมากขึ้นในการจมเครื่องหมายซึ่งเป็นความหดหู่เล็กน้อยบนพื้นผิว

• ความท้าทายที่ลดทอนลง : ดังที่ได้กล่าวไว้ก่อนหน้านี้พื้นผิวจะเพิ่มแรงเสียดทานระหว่างชิ้นส่วนและแม่พิมพ์ หากไม่มีมุมร่างที่เพียงพอสิ่งนี้สามารถนำไปสู่ปัญหาการทำลายล้างเช่นชิ้นส่วนที่ติดอยู่ในโพรงหรือการขูด

กระบวนการเพิ่มพื้นผิวให้กับแม่พิมพ์ฉีด

กระบวนการของการเพิ่มพื้นผิวให้กับแม่พิมพ์ฉีดเป็นงานฝีมือที่ขับเคลื่อนด้วยความแม่นยำซึ่งต้องใช้การวางแผนและดำเนินการอย่างรอบคอบ เป็นขั้นตอนหลายขั้นตอนที่เชื่อมช่องว่างระหว่างการออกแบบดิจิตอลและการผลิตทางกายภาพ

ข้อควรพิจารณาในการออกแบบ

กระบวนการทำพื้นผิวจะเริ่มต้นนานก่อนที่จะทำแม่พิมพ์ในระหว่างขั้นตอนการออกแบบผลิตภัณฑ์

• การทำแผนที่พื้นผิว : นักออกแบบระบุตำแหน่งที่แน่นอนและประเภทของพื้นผิวในรุ่น 3D CAD สิ่งนี้เกี่ยวข้องกับ "การทำแผนที่" รูปแบบพื้นผิวบนพื้นผิวของชิ้นส่วน

• การรวม CAD/CAM : ข้อมูลพื้นผิวดิจิตอลจะถูกรวมเข้ากับซอฟต์แวร์การผลิตคอมพิวเตอร์ช่วย (CAM) ซึ่งเป็นแนวทางในเครื่องพื้นผิว (เช่นเครื่องแกะสลักเลเซอร์) เพื่อใช้รูปแบบด้วยความแม่นยำมิลลิเมตร

การเตรียมเชื้อรา

เมื่อส่วนประกอบแม่พิมพ์ถูกกลึงแล้วพวกเขาจะต้องเตรียมอย่างพิถีพิถันสำหรับการทำพื้นผิว

• การเตรียมพื้นผิว : พื้นผิวของโพรงแม่พิมพ์จะขัดอยู่ในระดับสูง (โดยทั่วไปแล้ว SPI A-3 หรือ B-1) เพื่อให้แน่ใจว่าพื้นผิวจะถูกนำไปใช้อย่างสม่ำเสมอ รอยขีดข่วนหรือความไม่สมบูรณ์ใด ๆ บนพื้นผิวขัดเงาจะมองเห็นได้แม้หลังจากพื้นผิว

• การปิดบัง : สำหรับการแกะสลักทางเคมีการต้านทานหรือหน้ากากจะถูกนำไปใช้กับพื้นที่ของแม่พิมพ์ที่ควรจะราบรื่นเช่นพื้นผิวปิด, หมุดแกนและกระเป๋าลึก สิ่งนี้จะช่วยปกป้องพื้นที่เหล่านี้จากสารละลายกรด

การดำเนินการพื้นผิว

นี่คือขั้นตอนที่สำคัญที่สุดที่พื้นผิวถูกนำไปใช้กับแม่พิมพ์

• กระบวนการแกะสลักทางเคมี : แม่พิมพ์ที่เตรียมไว้นั้นจมอยู่ใต้น้ำในอ่างกรด กรด "กินออกไป" ที่พื้นผิวที่ยังไม่ได้รับการสร้างความลึกและลวดลายพื้นผิวที่ต้องการ กระบวนการได้รับการกำหนดเวลาอย่างระมัดระวังเพื่อให้ได้ความลึกของพื้นผิวที่แม่นยำ

• กระบวนการแกะสลักด้วยเลเซอร์ : แม่พิมพ์ถูกวางไว้ในเครื่องแกะสลักด้วยเลเซอร์ เครื่องใช้ข้อมูล CAD เพื่อยิงลำแสงเลเซอร์อย่างแม่นยำข้ามพื้นผิวแม่พิมพ์สร้างพื้นผิวโดยการระเหยหรือละลายเหล็ก

---

การแก้ไขปัญหาข้อบกพร่องของพื้นผิว

แม้จะมีกระบวนการที่วางแผนไว้อย่างดีบางครั้งก็สามารถเกิดข้อบกพร่องได้ การตระหนักถึงปัญหาเหล่านี้และสาเหตุของพวกเขาเป็นกุญแจสำคัญในการใช้งานพื้นผิวที่ประสบความสำเร็จ

ข้อบกพร่องทั่วไป

• เปลือกส้ม : ข้อบกพร่องนี้ซึ่งคล้ายกับผิวของสีส้มเกิดขึ้นเมื่อพลาสติกไม่ได้ทำซ้ำพื้นผิวอย่างสมบูรณ์ทำให้พื้นผิวขรุขระและไม่สม่ำเสมอ

• พื้นผิวที่ไม่สม่ำเสมอ : สิ่งนี้เกิดขึ้นเมื่อพื้นผิวในส่วนนั้นไม่สอดคล้องกันโดยบางพื้นที่ปรากฏเด่นชัดหรือน่าเบื่อกว่าอื่น ๆ

• การสูญเสียพื้นผิว : พื้นผิวดูเหมือนจะ "ล้างออก" หรือไม่มีอยู่จริงในบางพื้นที่ของส่วนโดยเฉพาะอย่างยิ่งในโพรงลึกหรือใกล้ประตู

สาเหตุและการแก้ปัญหา

• ปัญหาวัสดุ : การไหลของวัสดุที่ไม่สอดคล้องกันหรืออุณหภูมิหลอมเหลวต่ำสามารถป้องกันไม่ให้พลาสติกเติมรายละเอียดพื้นผิว สารละลาย : เพิ่มประสิทธิภาพพารามิเตอร์กระบวนการฉีดขึ้นรูปเช่นอุณหภูมิละลายและความเร็วในการฉีด

• พารามิเตอร์กระบวนการ : แรงหนีบที่ไม่เพียงพอหรือแรงดันการฉีดต่ำสามารถนำไปสู่การจำลองพื้นผิวที่ไม่ดี สารละลาย : เพิ่มแรงดันฉีดและปรับแพ็คและยึดแรงดันเพื่อให้แน่ใจว่าพลาสติกจะถูกผลักเข้าไปในทุกรายละเอียดของพื้นผิวแม่พิมพ์

• การบำรุงรักษาแม่พิมพ์ : แม่พิมพ์ที่สกปรกหรือได้รับการดูแลรักษาไม่ดีอาจทำให้เกิดข้อบกพร่องของพื้นผิว สารปนเปื้อนสามารถปิดกั้นรูปแบบพื้นผิว สารละลาย : การทำความสะอาดและบำรุงรักษาแม่พิมพ์เป็นประจำเป็นสิ่งจำเป็นสำหรับผลลัพธ์ที่สอดคล้องกัน

ข้อควรพิจารณาค่าใช้จ่ายสำหรับพื้นผิวแม่พิมพ์ฉีด

การตัดสินใจที่จะพื้นผิวแม่พิมพ์ไม่ได้เป็นเพียงแค่เทคนิค มันมีผลกระทบทางการเงินที่สำคัญ ค่าใช้จ่ายในการทำพื้นผิวเป็นปัจจัยที่ต้องชั่งน้ำหนักกับผลประโยชน์ที่อาจเกิดขึ้นเช่นมูลค่าผลิตภัณฑ์ที่เพิ่มขึ้นการทำงานที่ดีขึ้นและกระบวนการหลังการผลิตลดลง

ปัจจัยที่มีผลต่อต้นทุน

• ความซับซ้อนของพื้นผิว : ยิ่งมีรูปแบบพื้นผิวที่ซับซ้อนหรือมีรายละเอียดมากเท่าไหร่ค่าใช้จ่ายที่สูงขึ้น พื้นผิวที่เรียบง่ายสม่ำเสมอ (เช่นซีรีย์ SPI D) โดยทั่วไปจะมีราคาถูกกว่าการออกแบบที่ซับซ้อนหลายรูปแบบหรือที่ต้องการหน้ากากหลายตัวในการแกะสลักเคมี

• ขนาดแม่พิมพ์ : พื้นที่ผิวของแม่พิมพ์ที่จะทำพื้นผิวเป็นตัวขับเคลื่อนต้นทุนหลัก การทำแม่พิมพ์แดชบอร์ดยานยนต์ขนาดใหญ่จะมีค่าใช้จ่ายมากกว่าการทำแม่พิมพ์ส่วนประกอบอิเล็กทรอนิกส์ขนาดเล็ก

• วิธีการทำพื้นผิว : วิธีการที่แตกต่างกันมีโครงสร้างต้นทุนที่แตกต่างกัน

  • การแกะสลักสารเคมี : บ่อยครั้งที่คุ้มค่ามากขึ้นสำหรับพื้นผิวขนาดใหญ่ที่ซับซ้อนน้อยกว่า

  • การแกะสลักเลเซอร์ : ในขณะที่ราคาแพงกว่าล่วงหน้าความแม่นยำของมันสามารถลดการทำงานใหม่และเป็นตัวเลือกเดียวสำหรับรูปทรงเรขาคณิตที่ซับซ้อนและพื้นผิวขนาดเล็ก

การวิเคราะห์ต้นทุนและผลประโยชน์

ก่อนที่จะใช้แม่พิมพ์ที่มีพื้นผิวการวิเคราะห์ต้นทุนและผลประโยชน์เป็นสิ่งจำเป็น

• ชั่งน้ำหนักผลประโยชน์กับค่าใช้จ่าย : พิจารณามูลค่าระยะยาว ในขณะที่พื้นผิวเพิ่มค่าใช้จ่ายเครื่องมือเริ่มต้น แต่ก็สามารถขจัดความจำเป็นในการดำเนินการรองเช่นการทาสีการเคลือบผงหรือการพิมพ์แผ่น การอุทธรณ์ความงามที่เพิ่มขึ้นสามารถสั่งราคาตลาดที่สูงขึ้นสำหรับผลิตภัณฑ์ขั้นสุดท้าย

• ลดการทำใหม่ : ด้วยการปิดบังความไม่สมบูรณ์ของพื้นผิวเล็กน้อยและเส้นการไหลผิวผิวสามารถลดจำนวนชิ้นส่วนที่ถูกปฏิเสธประหยัดเงินในระยะยาว

---

แนวโน้มในอนาคตในการฉีดพื้นผิวการฉีด

สาขาของพื้นผิวแม่พิมพ์มีการพัฒนาอย่างต่อเนื่องโดยได้รับแรงหนุนจากความก้าวหน้าทางเทคโนโลยีและความต้องการผลิตภัณฑ์ที่ซับซ้อนและใช้งานได้มากขึ้น

ความก้าวหน้าทางเทคโนโลยี

• การทำพื้นผิวขนาดเล็ก : เทคโนโลยีเลเซอร์สมัยใหม่ช่วยให้สามารถสร้างพื้นผิวขนาดเล็กที่ดีอย่างไม่น่าเชื่อ พื้นผิวเหล่านี้สามารถใช้ในการควบคุมการแพร่กระจายของแสงสร้างพื้นผิวที่ไม่ชอบน้ำ (การเก็บน้ำ) หรือแม้กระทั่งมอบประสบการณ์การตอบรับแบบสัมผัส (สัมผัส)

• พื้นผิวที่รักษาตัวเอง : นักวิจัยกำลังสำรวจวิธีการสร้างพื้นผิวที่สามารถซ่อมแซมตัวเองจากรอยขีดข่วนเล็กน้อยเทคโนโลยีที่สามารถปฏิวัติความทนทานของชิ้นส่วนพลาสติก

• การใช้ AI ในการออกแบบพื้นผิว : ปัญญาประดิษฐ์ถูกนำมาใช้เพื่อสร้างรูปแบบพื้นผิวใหม่และซับซ้อนที่ได้รับการปรับให้เหมาะสมสำหรับวัสดุเฉพาะและความต้องการการใช้งานสั้นลงวงจรการออกแบบและเปิดใช้งานการออกแบบพื้นผิวใหม่ที่เป็นนวัตกรรมใหม่

---

บทสรุป

พื้นผิวเชื้อราฉีดเป็นมากกว่าทางเลือกที่เรียบง่าย มันเป็นส่วนสำคัญของการออกแบบผลิตภัณฑ์และกระบวนการผลิต จาก SPI มาตรฐานเสร็จสิ้นไปจนถึงลวดลายเลเซอร์ขั้นสูงพื้นผิวที่เหมาะสมสามารถเพิ่มฟังก์ชั่นการทำงานของผลิตภัณฑ์ความทนทานและค่าที่รับรู้ โดยพิจารณาอย่างรอบคอบเกี่ยวกับวัสดุการออกแบบและข้อกำหนดของแอปพลิเคชันและโดยการทำความเข้าใจเทคนิคที่มีอยู่และค่าใช้จ่ายที่เกี่ยวข้องนักออกแบบและวิศวกรสามารถเลือกพื้นผิวที่สมบูรณ์แบบเพื่อนำผลิตภัณฑ์ของพวกเขามาใช้ชีวิต
