การกระพริบของแม่พิมพ์ในการฉีดขึ้นรูป: สาเหตุ การป้องกัน และการกำจัด

Flash เป็นหนึ่งในข้อบกพร่องที่พบบ่อยที่สุดในการฉีดขึ้นรูป — และเป็นหนึ่งในข้อบกพร่องที่มีการวินิจฉัยผิดพลาดมากที่สุด ครีบบางของวัสดุส่วนเกินที่ปรากฏที่เส้นแยกส่วน สลักดีดตัว หรือส่วนเชื่อมต่อเม็ดมีด มักถูกตำหนิที่พารามิเตอร์กระบวนการเพียงอย่างเดียว เมื่อสาเหตุที่แท้จริงมักเกิดจากเครื่องมือ คู่มือนี้ให้กรอบการทำงานการวินิจฉัยที่เป็นระบบซึ่งครอบคลุมสาเหตุที่แท้จริงทั้ง 7 หมวดหมู่ มาตรฐานการป้องกันเชิงปริมาณ และเมทริกซ์ลำดับความสำคัญในการดำเนินการแก้ไขเพื่อกำจัดแฟลชอย่างมีประสิทธิภาพ

1. การกระพริบของแม่พิมพ์คืออะไร?

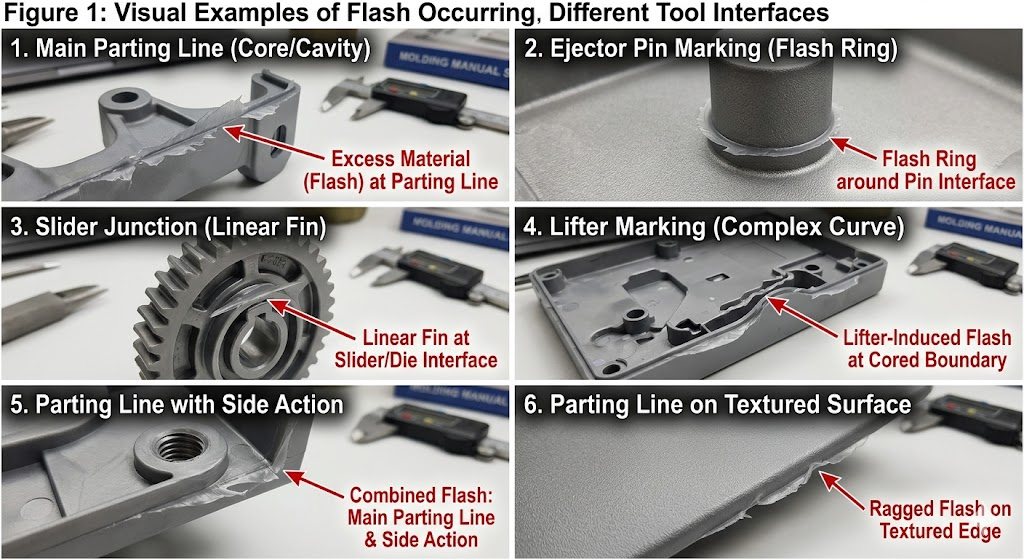

Flash (เช่น: flashing, burr) คือวัสดุส่วนเกินที่จะหลุดออกจากโพรงแม่พิมพ์ผ่านช่องว่างใดๆ ในเครื่องมือก่อนที่จะแช่แข็ง ปรากฏเป็นครีบบาง ใย หรือขอบขนนกติดอยู่กับชิ้นส่วนที่:

• เส้นพรากจากกัน - ตำแหน่งที่พบมากที่สุด
• อินเทอร์เฟซพินอีเจ็คเตอร์ — วงแหวนแฟลชแบบวงกลมรอบใบหน้าพิน
• อินเทอร์เฟซของสไลด์และตัวยก — ครีบเชิงเส้นตามแนวหน้าสัมผัสด้านข้าง
• แทรกขอบเขต — ที่ขอบด้านนอกของเม็ดมีดโลหะในการขึ้นรูปเม็ดมีด
• สถานที่ระบายอากาศ — หากช่องระบายอากาศมีขนาดใหญ่เกินไปหรือสึกกร่อน
• พื้นผิวปิด — ในลักษณะคอร์และรูทะลุ

Flash ไม่ใช่แค่ความสวยงามเท่านั้น เพิ่มการดำเนินการตัดแต่งรอง เสี่ยงต่อการรบกวนในการประกอบ ทำให้เกิดขอบคม (อันตรายจากการบาดเจ็บและการซีลล้มเหลว) และในการใช้งานทางการแพทย์หรือการสัมผัสอาหารจะกระตุ้นให้เกิดความไม่สอดคล้องตามกฎระเบียบ ที่สำคัญกว่านั้น มันส่งสัญญาณถึงช่องว่างในระบบแม่พิมพ์ ซึ่งหากไม่ได้รับการรักษา ก็จะขยายกว้างขึ้นเรื่อยๆ ในแต่ละช็อต

2. หมวดสาเหตุเจ็ดประการ

แฟลชมีสาเหตุเฉพาะหน้าเดียวกันเสมอ — วัสดุที่อยู่ภายใต้ความกดดันในการค้นหาช่องว่าง แต่ที่มาของช่องว่างนั้นแบ่งออกเป็นเจ็ดประเภทที่แตกต่างกัน ซึ่งแต่ละประเภทต้องมีการดำเนินการแก้ไขที่แตกต่างกัน

2.1 แรงจับยึดไม่เพียงพอ

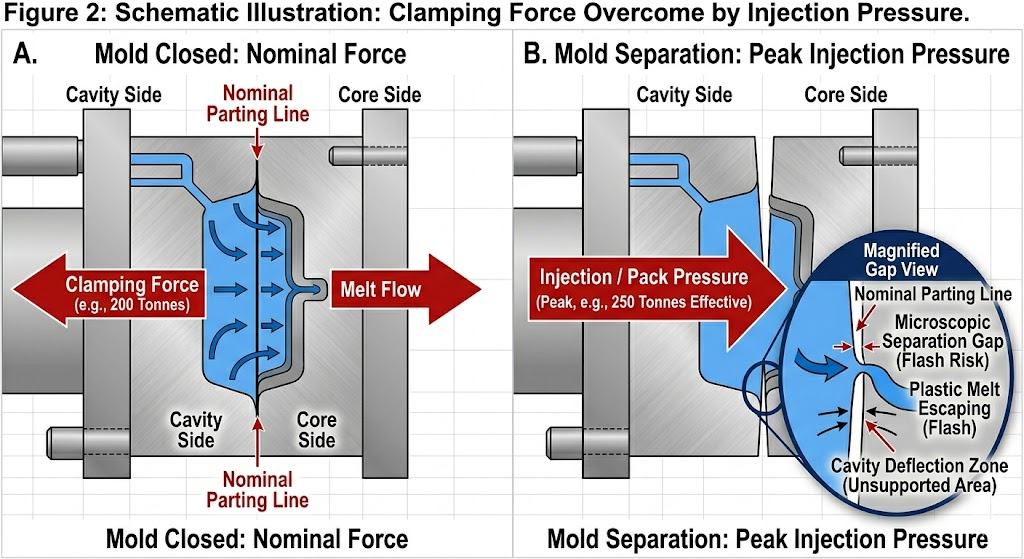

สาเหตุที่ถูกมองข้ามบ่อยที่สุด หากแรงดันการฉีดเกินแรงจับยึดที่มีประสิทธิผลของการกดบนพื้นที่ที่คาดการณ์ไว้ของชิ้นส่วนและระบบรันเนอร์ แผ่นแม่พิมพ์จะแยกออกจากกันชั่วขณะระหว่างการเติมและการบรรจุ ทำให้เกิดช่องว่างแบบไดนามิกที่แนวการแยกส่วน

การตรวจวินิจฉัย:

แรงยึดที่ต้องการ (ตัน) = พื้นที่ที่ฉาย (ซม.²) × ความดันในโพรง (MPa) ÷ 100

สำหรับชิ้นส่วนที่มีพื้นที่ฉายภาพ 180 ตร.ซม. (รวมนักวิ่ง) ที่เติมแรงดันโพรงโดยเฉลี่ย 80 MPa:

แคลมป์ที่ต้องการ = 180 × 80 ÷ 100 = ขั้นต่ำ 144 ตัน

เพิ่มส่วนต่างความปลอดภัย 20–25% → ขั้นต่ำ 175–180 ตัน

การใช้ชิ้นส่วนนี้บนแท่นพิมพ์ขนาด 150 ตันจะทำให้เกิดแสงแฟลชเส้นแยกส่วน โดยไม่คำนึงถึงการปรับพารามิเตอร์อื่นๆ

ข้อผิดพลาดทั่วไป: คำนวณพื้นที่ฉายจากชิ้นส่วนเท่านั้น ไม่รวมระบบรันเนอร์ Sprue, runners และ gates มีส่วนสำคัญในการฉายพื้นที่และแรงกดดันในโพรง

2.2 การสึกหรอหรือความเสียหายของพื้นผิว

พื้นผิวการแยกส่วน (PS) เป็นจุดปิดผนึกหลักระหว่างโพรงและบรรยากาศ การเบี่ยงเบนจากความเรียบที่สมบูรณ์แบบ ไม่ว่าจะจากการสึกหรอ ความเสียหายจากแรงกระแทก การกัดเซาะของประกายไฟ EDM หรือความแข็งของพื้นผิวไม่เพียงพอ จะทำให้วัสดุหลุดออกมาได้

ความคลาดเคลื่อนที่สำคัญ:

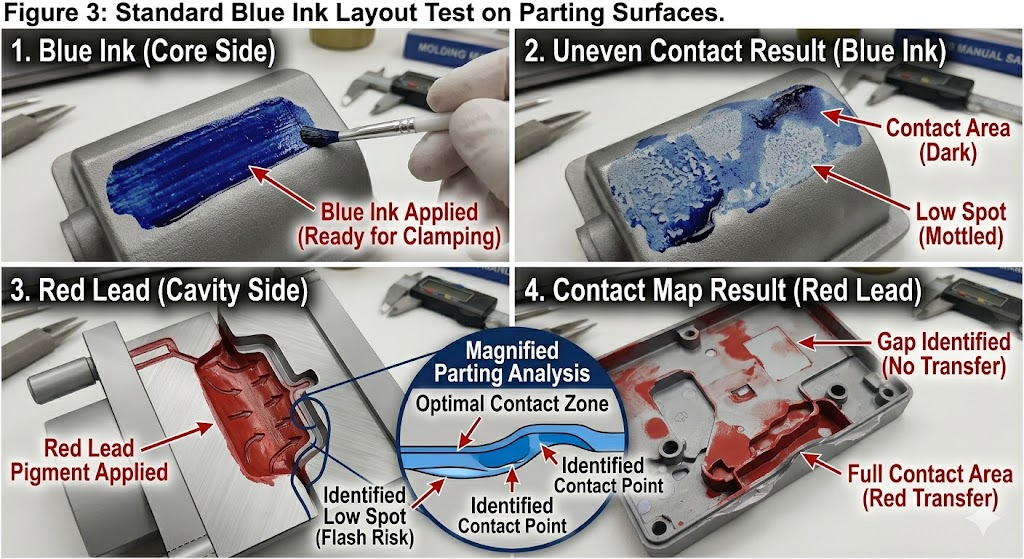

โปรโตคอลการตรวจสอบ: การทดสอบการถ่ายเทหมึกสีน้ำเงินหรือฟิลเลอร์เกจจะกวาดไปทั่วพื้นผิวที่แยกส่วนทั้งหมด ช่องว่างใดๆ >0.010 มม. บนวัสดุสินค้าโภคภัณฑ์หรือ >0.005 มม. บนวัสดุที่มีความหนืดต่ำ (LCP, PPS) ถือเป็นความเสี่ยงที่เกิดขึ้นทันที

วิธีการซ่อมแซมตามความรุนแรง:

2.3 ความเร็วหรือแรงดันในการฉีดมากเกินไป

แม้แต่แม่พิมพ์ที่มีรูปทรงสมบูรณ์แบบทางเรขาคณิตก็ยังจะกระพริบหากพารามิเตอร์กระบวนการดันความดันโพรงเกินความสามารถในการรับแรงยึด หรือหากความเร็วการฉีดสูงพอที่จะสร้างเอฟเฟกต์ลิ่มไฮดรอลิกที่เส้นแยกก่อนที่น้ำหนักของแคลมป์จะพัฒนาเต็มที่

สภาวะกระบวนการกระตุ้นแฟลช:

• ความเร็วในการฉีดถูกตั้งค่าไว้สูงมากจนช่องจะเต็มภายใน <0.3 วินาที — แรงดันสูงสุดที่เพิ่มขึ้นเกินความสามารถของแคลมป์ชั่วขณะหนึ่ง
• แรงดันในการอัดตั้งไว้สูงกว่า 80% ของแรงดันการฉีดบนวัสดุที่มีความหนืดต่ำ
• ระยะเวลาในการคงตัวยาวนานเกินกว่าการแช่แข็งของเกต — แรงดันอย่างต่อเนื่องหลังจากการแช่แข็งของเกตจะถ่ายเทแรงไปยังแผ่นแม่พิมพ์ ไม่ใช่การบรรจุชิ้นส่วน
• อุณหภูมิหลอมเหลวสูงเกินไป — ลดความหนืด วัสดุจะไหลเข้าไปในช่องว่างที่รุนแรงยิ่งขึ้น

ลำดับการปรับกระบวนการ (ก่อนการแทรกแซงเครื่องมือ):

1. ลดความเร็วในการฉีดลงทีละ 10% — ตรวจสอบว่าแฟลชลดลงหรือไม่
2. ลดแรงกดในการอัดลงเหลือ 60–70% ของแรงกดในการเติม
3. ตรวจสอบเวลาค้างไม่เกินเวลาหยุดการหยุดเกต (ใช้การศึกษาการแช่แข็งเกต)
4. ลดอุณหภูมิหลอมเหลวลง 5–10°C
5. หากไฟแฟลชยังคงอยู่หลังการปรับทั้งสี่ครั้ง สาเหตุที่แท้จริงอยู่ที่การใช้เครื่องมือ ไม่ใช่การประมวลผล

2.4 ความหนืดของวัสดุต่ำเกินไป

วัสดุที่มีความหนืดต่ำจะไหลเข้าสู่ช่องว่างที่วัสดุที่มีความหนืดมาตรฐานเชื่อมเข้าด้วยกัน นี่คือเหตุผลว่าทำไมเกรด พีพีเอส รพช และ PA ที่มีน้ำหนักโมเลกุลต่ำจึงต้องมีพิกัดความเผื่อพื้นผิวในการกลึงตัดที่เข้มงวดกว่า ABS หรือ PP

Melt Flow Index (MFI) เป็นตัวบ่งชี้ความเสี่ยงแฟลช:

การเปลี่ยนแปลงล็อตวัสดุ: MFI อาจแตกต่างกันได้ ±15–25% ระหว่างล็อตที่อยู่ในเกรดเดียวกัน แม่พิมพ์ที่ทำงานที่จุดเริ่มแฟลชที่มีหนึ่งล็อตอาจกะพริบพร้อมกับชิ้นถัดไป ตรวจสอบ MFI ที่เข้ามาเทียบกับข้อมูลคุณสมบัติแม่พิมพ์เสมอ

2.5 อุณหภูมิแม่พิมพ์สูงเกินไป

อุณหภูมิแม่พิมพ์ที่สูงขึ้นจะช่วยลดความหนืดของชั้นหลอมเหลวเมื่อสัมผัสกับพื้นผิวการกลึงตัด ส่งผลให้กรอบเวลาที่วัสดุมีของเหลวมากพอที่จะทะลุช่องว่างออกไปได้ สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับ:

• วัสดุผลึกที่มีจุดหลอมเหลวแหลมคม (POM, PPS, PA)
• วัสดุทำงานใกล้ขีดจำกัดด้านบนของช่วงอุณหภูมิแม่พิมพ์ที่แนะนำ
• แม่พิมพ์วิ่งร้อนที่ความร้อนจากท่อร่วมสามารถยกระดับอุณหภูมิของแผ่นแม่พิมพ์ในพื้นที่ได้

กฎง่ายๆ: อุณหภูมิแม่พิมพ์ที่เพิ่มขึ้นทุกๆ 10°C สูงกว่าค่าต่ำสุดที่แนะนำ จะเพิ่มความไวของแฟลชประมาณหนึ่งเกรดความหนืด - เทียบเท่ากับ MFI ที่เพิ่มขึ้น 20%

2.6 ข้อบกพร่องในการออกแบบแม่พิมพ์

คุณสมบัติทางเรขาคณิตในการออกแบบแม่พิมพ์ที่สร้างความเสี่ยงแฟลชโดยธรรมชาติ:

ช่วงพื้นผิวการกลึงตัดที่ไม่รองรับ: พื้นผิวการกลึงตัดเรียบขนาดใหญ่ที่ไม่มีเสารองรับจะเบนไปภายใต้แรงกดในโพรง แผ่นแม่พิมพ์ที่ไม่รองรับขนาด 400 × 400 มม. ในเหล็ก P20 มีการเบี่ยงเบน 0.03–0.08 มม. ที่ 80 MPa ซึ่งเพียงพอที่จะสร้างแสงวาบที่เส้นรอบวง

กฎการออกแบบเสาสนับสนุน: ระยะห่างสูงสุดที่ไม่ได้รับการสนับสนุนระหว่างเสารองรับ = 150 มม. สำหรับแม่พิมพ์สำหรับงานปานกลาง เพิ่มเสาที่จุดศูนย์กลาง 120–130 มม. สำหรับวัสดุแรงดันสูง (PC, PPS)

ความกว้างของที่ดินไม่เพียงพอที่เส้นแยก: “พื้นดิน” ซึ่งเป็นแถบแบนแคบที่อยู่ติดกับช่องบนพื้นผิวที่แยกจากกัน จะต้องกว้างพอที่จะต้านทานการเสียรูปที่เกิดจากแรงดันได้ ความกว้างของที่ดินขั้นต่ำที่แนะนำ:

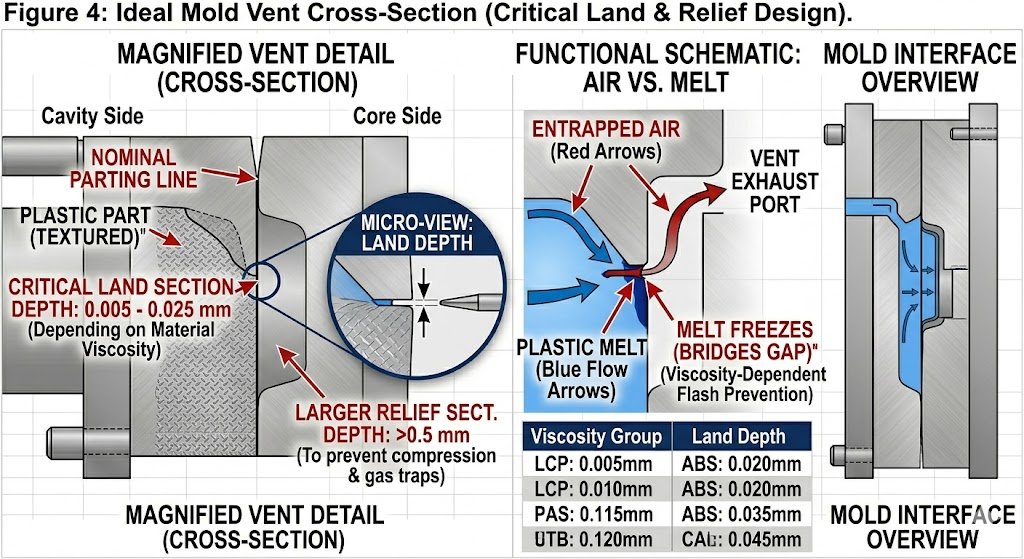

ความลึกของช่องระบายอากาศลึกเกินไป: ช่องระบายอากาศเป็นช่องว่างโดยเจตนา — หากมีขนาดใหญ่เกินไป ช่องระบายอากาศเหล่านั้นจะกลายเป็นตัวกำเนิดแฟลช คำแนะนำความลึกมาตรฐานของช่องระบายอากาศ:

2.7 ส่วนประกอบที่สึกหรอหรือเคลื่อนไม่ตรงแนว

การเคลื่อนไหวด้านข้าง ตัวยก การดึงคอร์ และพินดีดตัวสร้างอินเทอร์เฟซแบบไดนามิกที่เคลื่อนไหวทุกรอบ อินเทอร์เฟซเหล่านี้สึกหรออย่างต่อเนื่องและเป็นแหล่งที่มาของแฟลชที่พบบ่อยที่สุดในการผลิตปริมาณมากซึ่งก่อนหน้านี้ไม่มีแฟลช

แฟลชอีเจ็คเตอร์พิน: ระยะห่างระหว่างเส้นผ่านศูนย์กลางพินและเส้นผ่านศูนย์กลางรูต้องอยู่ภายในขีดจำกัดที่แน่นหนา การกวาดล้างมาตรฐานตามวัสดุ:

ระยะห่างที่สูงกว่าขีดจำกัดเหล่านี้จะทำให้เกิดแฟลชพินที่มองเห็นได้ ด้านล่างมีหมุดผูกและหัก นี่เป็นปัญหาในการจัดการการสึกหรอ ควรตรวจสอบระยะห่างของพินทุกๆ 100,000–200,000 ช็อตด้วยเครื่องมือปริมาณมาก

แฟลชอินเทอร์เฟซของสไลด์และตัวยก: การสึกหรอบนแผ่นกันสึก (กิบส์) ที่ควบคุมการเคลื่อนไหวด้านข้างทำให้หน้าสไลด์เลื่อนจากหน้าที่นั่งได้ 0.01–0.05 มม. ซึ่งเพียงพอสำหรับการแฟลช แผ่นกันสึก Gib ควรเป็นส่วนประกอบที่เปลี่ยนได้บนแม่พิมพ์การผลิตใดๆ โดยมีช่วงการตรวจสอบที่กำหนดไว้ในแผนการบำรุงรักษาแม่พิมพ์

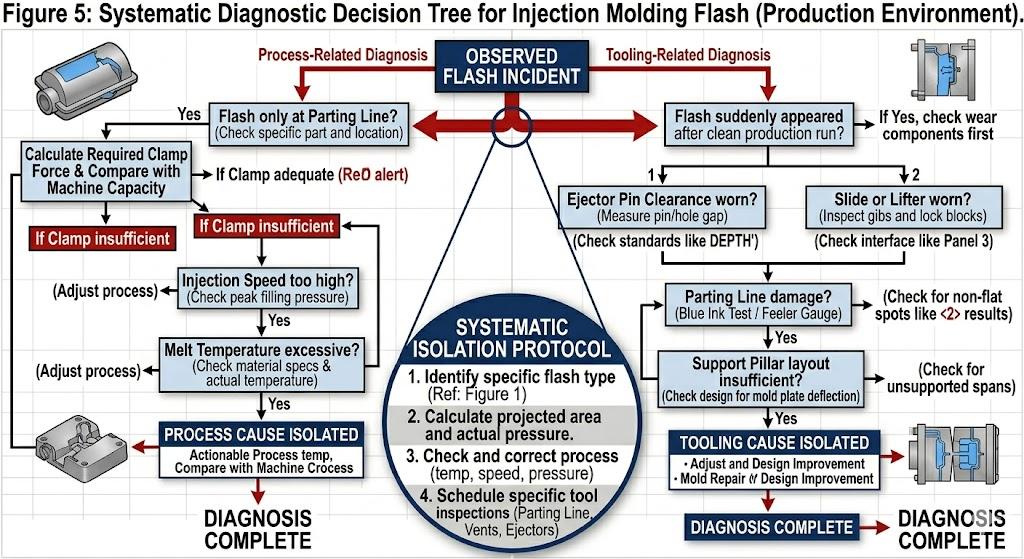

3. แผนผังการตัดสินใจการวินิจฉัยแฟลช

ใช้ลำดับนี้เพื่อระบุสาเหตุที่แท้จริงโดยไม่ต้องถอดชิ้นส่วนแม่พิมพ์โดยไม่จำเป็น:

ตรวจพบแฟลช│├── แฟลชเฉพาะตอนแยกทางเท่านั้นเหรอ?│ ├── ใช่ → ตรวจสอบการคำนวณแรงแคลมป์ก่อน│ │ → จากนั้นตรวจสอบความเรียบของ PS (ทดสอบหมึกสีน้ำเงิน)│ │ → จากนั้นลดความเร็วการฉีด/แรงกดของแพ็ค│ └── ไม่ → ดำเนินการต่อด้านล่าง│├── แฟลชที่หมุดอีเจ็คเตอร์เท่านั้นใช่ไหม│ └── ใช่ → วัดระยะห่างจากเข็มถึงรู│ → ตรวจสอบความยาวของพิน (พินยาว = แรงกดสัมผัสที่สูงขึ้น)│ → ตรวจสอบว่าแผ่นดีดตัวกลับเข้าที่จนสุดก่อนที่แคลมป์จะปิด│├── แฟลชที่อินเทอร์เฟซของสไลด์/ตัวยก?│ └── ใช่ → ตรวจสอบแผ่นสึกหรอของกิ๊บ (ฟีลเลอร์เกจ)│ → ตรวจสอบแรงกดเบาะนั่ง / มุมล็อค│ → ตรวจสอบหน้าสัมผัสของบล็อกส้น│├── แฟลชที่ช่องระบายอากาศเหรอ?│ └── ใช่ → วัดความลึกของช่องระบายอากาศ (เป้าหมาย: ตัดใหม่ตามข้อมูลจำเพาะ)│ → ตรวจสอบการกัดเซาะของช่องระบายอากาศ (วัสดุที่เติมแก้วที่มีฤทธิ์กัดกร่อน)│├── จู่ๆ แฟลชก็ปรากฏขึ้นหลังจากถ่าย X ช็อตของคลีนโปรดักชั่นเหรอ?│ └── ใช่ → สาเหตุที่เกี่ยวข้องกับการสึกหรอ (กิบ พื้นผิวการแยกส่วน หมุดตัวดีด)│ → กำหนดเวลาการตรวจสอบแม่พิมพ์ / การบำรุงรักษาเชิงป้องกัน│└── มีแฟลชตั้งแต่ช็อตแรกของแม่พิมพ์ใหม่เหรอ?    └── ใช่ → ออกแบบหรือสร้างปัญหาด้านคุณภาพ              → ตรวจสอบการคำนวณแรงแคลมป์              → ตรวจสอบคุณภาพการเจียรพื้นผิวการกลึงตัด              → ตรวจสอบโครงร่างเสารองรับ              → ตรวจสอบความลึกของช่องระบายอากาศตามข้อกำหนดเฉพาะ



4. มาตรฐานการป้องกันตามระยะการสร้างแม่พิมพ์

การป้องกันแฟลชที่คุ้มค่าที่สุดจะเกิดขึ้นก่อนที่แม่พิมพ์จะเริ่มฉีดช็อตแรก

4.1 ขั้นตอนการออกแบบ

• รันการจำลองแรงดันในโพรง Moldflow — ตรวจสอบความดันสูงสุดของโพรง × พื้นที่ฉายไม่เกิน 80% ของความจุแคลมป์กดที่วางแผนไว้
• ออกแบบเสารองรับที่จุดศูนย์กลาง ≤150 มม. สำหรับความดันในโพรงทั้งหมด >60 MPa
• ระบุความกว้างของที่ดินขั้นต่ำตามประเภทวัสดุ (ข้อ 2.6)
• ออกแบบความลึกของช่องระบายอากาศตามข้อกำหนดของวัสดุ — ไม่ต้องพึ่งพาค่าเผื่อการตัดเฉือนเริ่มต้น
• ระบุระยะห่างของหมุดกระทุ้งในการเขียนแบบแม่พิมพ์ — จะต้องปรากฏบนบล็อกพิกัดความเผื่อ โดยไม่ปล่อยให้ช่างเครื่องตัดสิน

4.2 ขั้นตอนการสร้างแม่พิมพ์

• ตรวจสอบความเรียบของพื้นผิวการกลึงตัดบนเครื่องบดพื้นผิวก่อนการประกอบขั้นสุดท้าย — การวัดเอกสาร
• การทดสอบหมึกสีน้ำเงินหลังการประกอบแบบเต็ม — ต้องสัมผัสพื้นผิวแบบแยกส่วน 100% ก่อนการทดลองครั้งแรก
• วัดและบันทึกระยะห่างของพินอีเจ็คเตอร์ทั้งหมด — พินตัวอย่างขั้นต่ำ 5 อันต่อแม่พิมพ์ ครบชุดสำหรับแม่พิมพ์ที่สำคัญ
• ตรวจสอบที่นั่งแบบเลื่อนภายใต้แรงกดจับยึดก่อนการฉีดครั้งแรก — ใช้ดินเหนียวหรือฟิล์ม Fuji Prescale

4.3 ระยะทดลองบทความแรก

• เริ่มต้นที่ความเร็วการฉีด 50% และแรงกดบรรจุภัณฑ์ 60% — เพิ่มขึ้นทีละน้อย
• บันทึกขอบเขตด้านบนของหน้าต่างกระบวนการ (เริ่มแฟลช) — นี่คือพารามิเตอร์คุณสมบัติของแม่พิมพ์ที่สำคัญ
• ความกว้างของหน้าต่างกระบวนการเอกสาร: ความแตกต่างระหว่างการโจมตีระยะสั้นและการโจมตีแบบแฟลชควรอยู่ที่ ≥15% ของแรงดันการฉีดสำหรับแม่พิมพ์ที่แข็งแกร่ง

4.4 ขั้นตอนการผลิต

• กำหนดช่วงการบำรุงรักษาเชิงป้องกันสำหรับ: การตรวจสอบพื้นผิวการกลึงตัด (ทุกๆ 200,000 ช็อต), การวัดแผ่นสึกหรอของกิบ (ทุกๆ 150,000 ช็อต), การตรวจสอบระยะห่างของหมุดตัวกระทุ้ง (ทุกๆ 100,000 ช็อตสำหรับเครื่องมือปริมาณมาก)
• ติดตามเหตุการณ์แฟลชตามตำแหน่งในระบบ SPC — แฟลชแบบโปรเกรสซีฟที่ตำแหน่งเดียวจะส่งสัญญาณการสึกหรอก่อนที่จะกลายเป็นการหลบหนีอย่างมีคุณภาพ
• รักษาบันทึกการตรวจสอบขาเข้าของวัสดุ MFI — เชื่อมโยงเหตุการณ์แฟลชกับข้อมูล MFI

5. เมทริกซ์ลำดับความสำคัญของการดำเนินการแก้ไข

เมื่อสังเกตเห็นแฟลชในการผลิต ให้ใช้เมทริกซ์นี้เพื่อจัดลำดับความสำคัญของการดำเนินการแก้ไขตามต้นทุนและประสิทธิผล:

6. กรณีพิเศษ: วัสดุที่มีความเสี่ยงสูงต่อแฟลช

พีพีเอส และ รพช

วัสดุทั้งสองมีความหนืดหลอมเหลวต่ำกว่า ABS 3–5 เท่าที่อุณหภูมิการประมวลผล พวกเขาจะค้นหาและใช้ประโยชน์จากช่องว่างที่วัสดุมาตรฐานเชื่อมเข้าด้วยกัน แม่พิมพ์ที่ใช้ PPS หรือ LCP ต้องถูกสร้างขึ้นเพื่อให้มีความคลาดเคลื่อนที่เข้มงวดมากขึ้นตั้งแต่เริ่มต้น การติดตั้งแม่พิมพ์ที่มีความทนทานมาตรฐานเพื่อใช้ PPS นั้นแทบจะไม่คุ้มต้นทุนเลย

ข้อกำหนดบังคับ:

• เหล็กช่อง S136 หรือ 420SS (การกัดกร่อนและความแข็ง)
• ความเรียบของพื้นผิวการกลึงตัด ≤0.005 มม
• ระยะห่างของหมุดกระทุ้ง ≤0.006 มม. ต่อด้าน
• ความลึกของช่องระบายอากาศ ≤0.008 มม. ส่วนพื้นดิน
• เสารองรับที่ศูนย์กลางสูงสุด 120 มม

เกรดที่เติมแก้ว (GF30 ขึ้นไป)

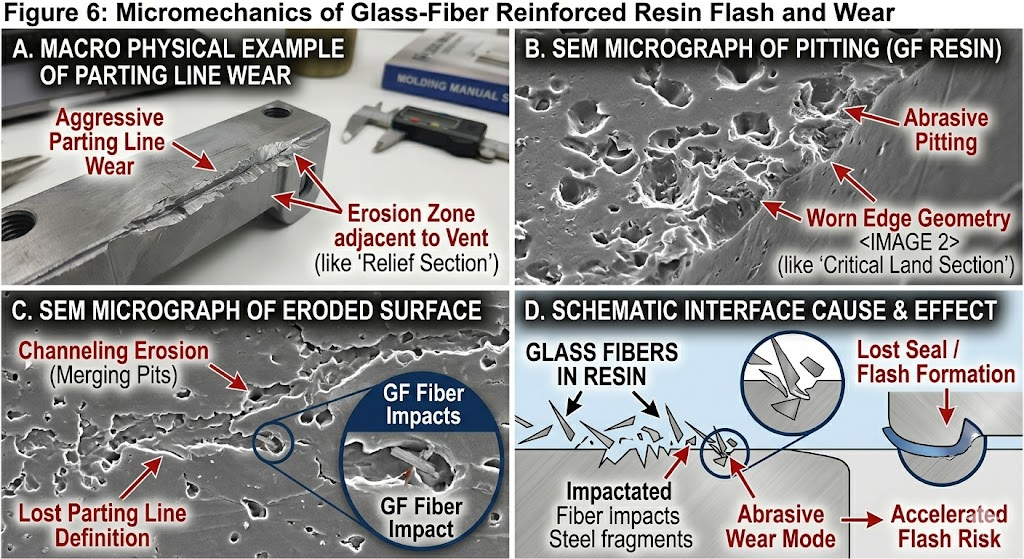

ใยแก้วมีฤทธิ์กัดกร่อน พื้นผิวที่แยกส่วน ช่องระบายอากาศ และรูเข็มกระทุ้ง ล้วนสึกหรอเร็วกว่าในการผลิตที่เติม GF ​​มากกว่าเกรดที่ไม่ได้เติม ช่วงเวลาการบำรุงรักษาควรลดลง 30–40% เมื่อเทียบกับตารางวัสดุที่ยังไม่ได้บรรจุ แนะนำให้ใช้เม็ดมีดเหล็กชุบแข็ง (≥50 HRC) ในบริเวณที่มีการสึกหรอสูง (บริเวณประตู แนวแยกส่วนที่อยู่ติดกับประตู) ขอแนะนำอย่างยิ่ง

ชิ้นส่วนผนังบาง (ผนัง <1.0 มม.)

ชิ้นส่วนที่มีผนังบางต้องใช้ความเร็วและแรงดันในการฉีดสูง โดยจะดันแรงดันในโพรงจนถึงขีดจำกัดบนของความสามารถในการกดแคลมป์ กรอบเวลากระบวนการระหว่างช็อตช็อตสั้นและแฟลชนั้นแคบมาก (บางครั้ง <5% ของแรงดันการฉีด) แม่พิมพ์เหล่านี้ต้องการ:

• พื้นผิวการกลึงตัดที่แม่นยำ (ความเรียบ ≤0.005 มม.)
• การกดที่ใหญ่กว่าการคำนวณแคลมป์เพียงอย่างเดียวแนะนำ (เพิ่มระยะขอบ 30%)
• เซ็นเซอร์ความดันโพรงแบบเรียลไทม์ — การควบคุมการกดแบบวงปิดเพื่อป้องกันแสงแฟลช

7. ต้นทุนของแฟลช: เหตุใดการกำจัดจึงคุ้มค่า

Flash ไม่ค่อยมีต้นทุนที่แม่นยำในระบบคุณภาพ ต้นทุนที่แท้จริงประกอบด้วย:

สำหรับชิ้นส่วนปริมาณปานกลางที่ 500,000 ชิ้น/ปี โดยมีค่าใช้จ่ายในการตัดแต่ง 0.20 ดอลลาร์/ชิ้นส่วน และเศษที่เกี่ยวข้องกับแฟลช 2% ค่าใช้จ่ายรายปีของแฟลชที่ยังไม่ได้รับการแก้ไขจะสูงกว่า 150,000 ดอลลาร์ — แพงกว่าค่าใช้จ่ายในการซ่อมแซมพื้นผิวการแยกส่วนหรือโปรแกรมการบำรุงรักษาแม่พิมพ์อย่างเหมาะสม

8. บทสรุป

แฟลชเป็นอาการ ไม่ใช่สาเหตุที่แท้จริง การแก้ปัญหาอย่างถาวรจำเป็นต้องระบุสาเหตุที่แท้จริงจากสาเหตุเจ็ดประการ ได้แก่ แรงจับยึด สภาพพื้นผิวการแยกส่วน พารามิเตอร์กระบวนการ ความหนืดของวัสดุ อุณหภูมิแม่พิมพ์ ความบกพร่องของการออกแบบ หรือการสึกหรอของส่วนประกอบ การปรับกระบวนการเพียงอย่างเดียวจะระงับแฟลชชั่วคราว การแก้ไขเครื่องมือและการออกแบบช่วยขจัดปัญหาดังกล่าวอย่างถาวร

กลยุทธ์ที่คุ้มค่าที่สุดคือการป้องกัน: การออกแบบพื้นผิวการแยกส่วน โครงสร้างรองรับ และรูปทรงของช่องระบายอากาศตามข้อกำหนดที่ถูกต้องสำหรับวัสดุเฉพาะที่ใช้งานอยู่ และการนำโปรแกรมการบำรุงรักษาเชิงป้องกันที่มีโครงสร้างไปใช้ซึ่งจะจับการสึกหรอก่อนที่จะกลายเป็นการหลบหนีที่มีคุณภาพ
