การฉีดขึ้นรูปยางแบบกำหนดเองที่มีความแม่นยำ: กฎทางวิศวกรรม การเลือกวัสดุ และการเพิ่มประสิทธิภาพต้นทุน

แนวทางการออกแบบชิ้นส่วนฉีดขึ้นรูปยาง

การออกแบบส่วนประกอบอีลาสโตเมอร์ต้องใช้แนวคิดทางวิศวกรรมที่แตกต่างเมื่อเทียบกับการขึ้นรูปเทอร์โมพลาสติกแบบแข็ง เนื่องจากยางสังเคราะห์ผ่านการเชื่อมโยงข้ามที่สำคัญระหว่างการวัลคาไนซ์ ไดนามิกของการไหลและการหดตัวเชิงปริมาตรจึงกำหนดข้อจำกัดทางเรขาคณิตที่แม่นยำ โหมดความล้มเหลวหลักในการขึ้นรูปยางแบบกำหนดเองคือความหนาของผนังที่ระบุไม่สอดคล้องกัน ซึ่งทำให้เกิดอัตราการแข็งตัวไม่สม่ำเสมอ เกิดโมฆะภายในอย่างรุนแรง และรอยจมที่พื้นผิว การรักษาความหนาของผนังที่แนะนำไว้ที่ 1.5 มม. ถึง 5.0 มม. (โดยมีค่าการทำงานขั้นต่ำประมาณ 0.5 มม. สำหรับไดอะแฟรมขนาดเล็ก) ช่วยให้มั่นใจได้ถึงการไหลของสารประกอบที่สมดุลและสมดุลทางความร้อนทั่วทั้งคาวิตี้

รัศมีมุมและมุมร่างจะควบคุมอายุการใช้งานของเครื่องมือและประสิทธิภาพในการดีดชิ้นส่วนโดยตรง มุมภายในที่แหลมคมจะเน้นไปที่ความเค้นเชิงกลและขัดขวางการไหลของอีลาสโตเมอร์ ดังนั้นรัศมีของเนื้อภายในจะต้องวัดอย่างน้อย 25% ของความหนาของผนังที่ระบุที่อยู่ติดกัน (ขั้นต่ำ 0.5 มม.) แม้ว่าความยืดหยุ่นโดยธรรมชาติของยางที่มี Durometer ต่ำช่วยให้สามารถบังคับถอดชิ้นส่วน (การปอก) ของรอยตัดด้านล่างเล็กๆ ได้ แต่การใช้มุมร่างที่ 1.0 ถึง 2.0 องศาต่อด้าน ยังคงมีความสำคัญสำหรับสารประกอบที่มี Durometer สูง (สูงกว่า 70 Shore A) หรือพื้นผิวที่มีพื้นผิว เพื่อป้องกันการฉีกขาดในระหว่างการดีดออกด้วยความเร็วสูง

สำหรับการซีลโปรไฟล์ หน้าตัดของปะเก็นแบบกำหนดเองจำเป็นต้องยึดตามขีดจำกัดการเสียรูปอย่างเข้มงวด ภายใต้แรงยึดตามที่กำหนด ซีลยางควรได้รับการบีบอัด 15% ถึง 30% ปริมาตรซีลที่ออกแบบมากเกินไปซึ่งสัมพันธ์กับโพรงต่อมทำให้เกิดการล็อคแบบไฮดรอลิกและชุดการบีบอัดก่อนกำหนดล้มเหลว

ตารางที่ 1: พารามิเตอร์การออกแบบที่สำคัญและการเปรียบเทียบระหว่างมาตรฐานการขึ้นรูป RMA Class A2 Precision และ ISO 3302-1 Class M2

การเลือกใช้วัสดุ: ซิลิโคน EPDM และอีลาสโตเมอร์ชนิดพิเศษ

การเลือกสารประกอบอีลาสโตเมอร์ที่เหมาะสมที่สุดนั้นจำเป็นต้องปรับโครงสร้างเคมีโพลีเมอร์ให้สอดคล้องกับความต้องการของสภาพแวดล้อมการทำงาน ความหนาแน่นของการเชื่อมโยงข้ามที่เกิดขึ้นระหว่างการวัลคาไนซ์ส่งผลโดยตรงต่อคุณสมบัติทางกายภาพ รวมถึงความต้านทานแรงดึง ความแข็งของดูโรมิเตอร์ (ฝั่ง A) และความต้านทานต่อการบีบอัด ชุดแรงอัดแสดงถึงการเสียรูปถาวรที่เหลืออยู่หลังจากปล่อยแรงอัดออกมา เปอร์เซ็นต์ชุดการบีบอัดจะแสดงทางคณิตศาสตร์เป็น C = [(t0 - t1) / (t0 - tn)] * 100 โดยที่ t0 คือความหนาของชิ้นงานทดสอบดั้งเดิม t1 คือความหนาของชิ้นงานสุดท้ายหลังจากการคืนสภาพ และ tn คือความสูงของแท่งตัวเว้นระยะ

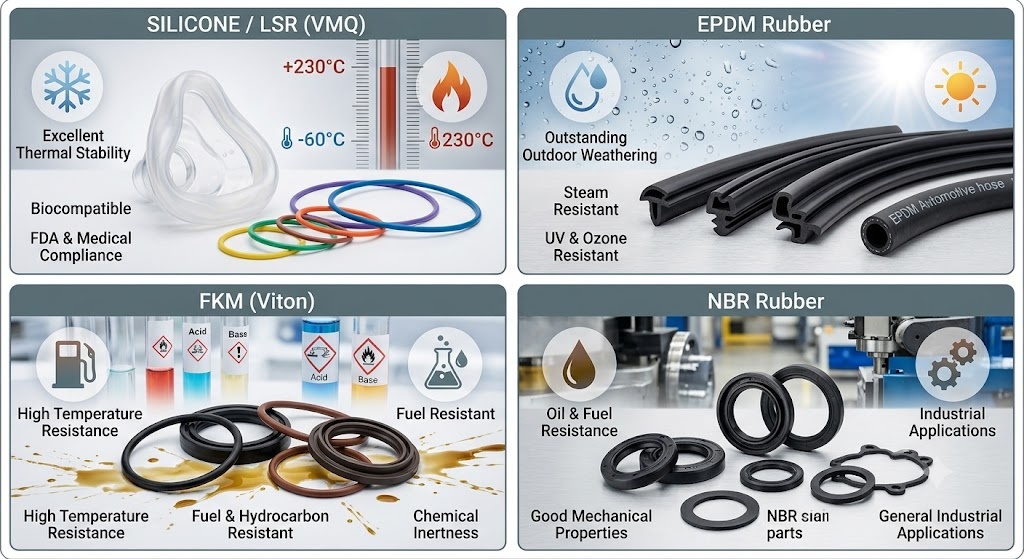

ยางซิลิโคน (VMQ / ยางซิลิโคนเหลว - LSR) โดดเด่นด้วยแกนหลักซิลิคอน-ออกซิเจนอนินทรีย์ที่มีความคงตัวทางความร้อนตั้งแต่ -60 องศา C ถึง 230 องศา C LSR ให้ความเข้ากันได้ทางชีวภาพขั้นสูงและชุดการบีบอัดต่ำ ทำให้เป็นตัวเลือกชั้นนำสำหรับการใช้งานทางการแพทย์และการสัมผัสอาหาร Ethylene Propylene Diene Monomer (EPDM) ใช้แกนหลักของไฮโดรคาร์บอนที่ไม่มีขั้ว ซึ่งให้ความต้านทานต่อโอโซน ตัวทำละลายที่มีขั้ว ไอน้ำ และสภาพอากาศภายนอกอาคารได้ดีเยี่ยม โดยมีต้นทุนวัตถุดิบที่ต่ำกว่าซิลิโคนอย่างมาก ฟลูออโรคาร์บอนอีลาสโตเมอร์ (FKM / Viton) ใช้พันธะคาร์บอน-ฟลูออรีนเพื่อให้มีความทนทานต่อของเหลวที่เหนือกว่าต่ออะโรมาติกไฮโดรคาร์บอนที่มีฤทธิ์รุนแรง เชื้อเพลิงสังเคราะห์ และสารเคมีเข้มข้นสูงถึง 250 องศาเซลเซียส

ข้อบังคับด้านการปฏิบัติตามกฎระเบียบในตลาดอเมริกาเหนือกำหนดความเข้มงวดในการกำหนดสูตรผสม ผลิตภัณฑ์ที่มีไว้สำหรับการสัมผัสอาหารซ้ำๆ ต้องใช้ส่วนผสมที่ระบุไว้ภายใต้ FDA 21 CFR 177.2600 ส่วนประกอบด้านการดูแลสุขภาพจำเป็นต้องมีการทดสอบปฏิกิริยาทางชีวภาพของ USP Class VI เพื่อยืนยันความไม่เป็นพิษภายใต้การประเมินทั้งระบบและในผิวหนัง ชิ้นส่วนจำหน่ายน้ำดื่มจำเป็นต้องได้รับใบรับรอง NSF 61 เพื่อให้แน่ใจว่าสารพิษที่ชะล้างได้เป็นศูนย์ภายใต้การสัมผัสน้ำร้อนโดยรอบหรือในระดับสูง

กระบวนการฉีดขึ้นรูป การใช้เครื่องมือ และการประกันคุณภาพ

การฉีดขึ้นรูปยางมีความแตกต่างโดยพื้นฐานจากกระบวนการเทอร์โมพลาสติกที่เกี่ยวข้องกับการจัดการความร้อนของบาร์เรล สารประกอบยางจะถูกทำให้เป็นพลาสติกภายในถังควบคุมอุณหภูมิที่อุณหภูมิ 70 ถึง 90 องศาเซลเซียส เพื่อรักษาความหนืดของของเหลวโดยไม่ทำให้เกิดการเชื่อมโยงข้ามก่อนเวลาอันควร (ไหม้เกรียม) แรงดันการฉีดสูง (1,000 ถึง 2,000 บาร์) บังคับให้ยางอุ่นที่เป็นเนื้อเดียวกันเข้าไปในโพรงแม่พิมพ์ที่ให้ความร้อน (160 ถึง 200 องศา C) พลังงานความร้อนภายในคาวิตี้จะเริ่มต้นการวัลคาไนซ์อย่างรวดเร็ว โดยเปลี่ยนโพลีเมอร์ของไหลให้เป็นเมทริกซ์ของแข็งที่ยืดหยุ่นก่อนจะดีดชิ้นส่วนออก

โปรโตคอลการควบคุมคุณภาพใช้ประโยชน์จากระบบคำบรรยายมาตรฐาน ASTM D2000 การระบุวัสดุทั่วไป เช่น ASTM D2000 M2BG714 B14 EA14 กำหนดตระกูลโพลีเมอร์ (BG = NBR), ความแข็งของทนทานมิเตอร์ (70/- 5 Shore A), ความต้านทานแรงดึงขั้นต่ำ (14 MPa) และส่วนต่อท้ายข้อกำหนดการทดสอบเฉพาะสำหรับชุดการบีบอัด (B14) และความต้านทานของไหล (EA14)

ตัวขับเคลื่อนต้นทุน การสร้างต้นแบบ และการเลือกพันธมิตร

เศรษฐศาสตร์ต่อหน่วยในการขึ้นรูปยางตามสั่งขึ้นอยู่กับค่าใช้จ่ายในการตัดจำหน่าย มวลวัตถุดิบ รอบเวลา และข้อกำหนดหลังการประมวลผล แบบจำลองต้นทุนทางคณิตศาสตร์ต่อชิ้นส่วนจะแสดงเป็นต้นทุนต่อหน่วย = (ต้นทุนเครื่องมือ / ปริมาณการผลิตทั้งหมด) ต้นทุนวัสดุ [(อัตรารายชั่วโมงของเครื่องจักร * รอบเวลา) / จำนวนโพรง] ต้นทุนหลังการประมวลผล

ต้นทุนเครื่องมือจะแตกต่างกันไปขึ้นอยู่กับจำนวนคาวิตี้ เกรดเหล็ก (เช่น P20 เทียบกับ NAK80/H13 ที่ชุบแข็ง) และการออกแบบระบบรันเนอร์ โดยทั่วไปแม่พิมพ์ต้นแบบแบบช่องเดียวจะมีราคาอยู่ระหว่าง 2,500 ถึง 6,000 เหรียญสหรัฐ โดยมีระยะเวลาดำเนินการ 2 ถึง 3 สัปดาห์ เครื่องมือเหล็กชุบแข็งหลายช่องในการผลิต (8 ถึง 32 ช่อง) มีราคาตั้งแต่ 12,000 ถึง 45,000 เหรียญสหรัฐ โดยต้องใช้เวลาในการผลิต 4 ถึง 6 สัปดาห์ การสุ่มตัวอย่าง T1 และการตรวจสอบมิติ CMM

สำหรับการผลิตในปริมาณน้อย (500 ถึง 5,000 หน่วย) เครื่องมือแบบอ่อนอะลูมิเนียมหรือเม็ดมีดที่พิมพ์แบบ 3 มิติ (โดยใช้เรซินโฟโตโพลีเมอร์อุณหภูมิสูง) จะเป็นโซลูชันการเชื่อมที่คุ้มค่า ในขณะที่การสร้างต้นแบบอย่างรวดเร็วช่วยเร่งการตรวจสอบความถูกต้อง วิศวกรจะต้องคำนึงถึงความคลาดเคลื่อนของคุณสมบัติของวัสดุเล็กน้อยระหว่างเรซินเสริมต้นแบบและสารประกอบในการผลิตขึ้นรูปขั้นสุดท้ายด้วยการฉีดขึ้นรูป
