ความหนาเชิงวิศวกรรมสำหรับการขึ้นรูปทับ: เมทริกซ์ของพื้นผิว กฎ DFM และการควบคุมกระบวนการ

การปั้นอีลาสโตเมอร์แบบสัมผัสนุ่มมากเกินไป เช่น เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE) หรือเทอร์โมพลาสติกโพลียูรีเทน (TPU) เหนือพลาสติกแข็ง โลหะ หรือแผงวงจรพิมพ์ (PCB) ช่วยเพิ่มการยึดเกาะตามหลักสรีระศาสตร์ ลดแรงสั่นสะเทือน และสร้างการป้องกันของเหลวเข้า อย่างไรก็ตาม ความล้มเหลวของผลิตภัณฑ์ เช่น การแยกชั้น รอยยุบ รอบการทำความเย็นที่ยืดเยื้อ หรือการบิดเบี้ยวของชิ้นส่วนที่มากเกินไป มักจะย้อนกลับไปถึงการออกแบบความหนาของผนังที่ไม่ถูกต้อง

แนวทางการออกแบบทั่วไปมักแนะนำให้รักษาความหนาของผนัง 2.0 มม. ให้สม่ำเสมอ ในทางปฏิบัติ ความหนาของผิวที่เหมาะสมนั้นขึ้นอยู่กับวัสดุพื้นผิวที่เฉพาะเจาะจง ความต้องการในการเสริมโครงสร้าง อัตราส่วนความยาวการไหล และข้อกำหนดในการยึดเกาะ คู่มือทางเทคนิคนี้สรุปเมทริกซ์ความหนาที่แม่นยำ ข้อควรพิจารณาเกี่ยวกับกระบวนการ กฎโครงสร้าง DFM และโปรโตคอลการตรวจสอบความถูกต้องสำหรับการขึ้นรูปทับ

1. ความหนาของการหล่อทับ (ผิวหนัง) ที่แนะนำตามวัสดุและพื้นผิว

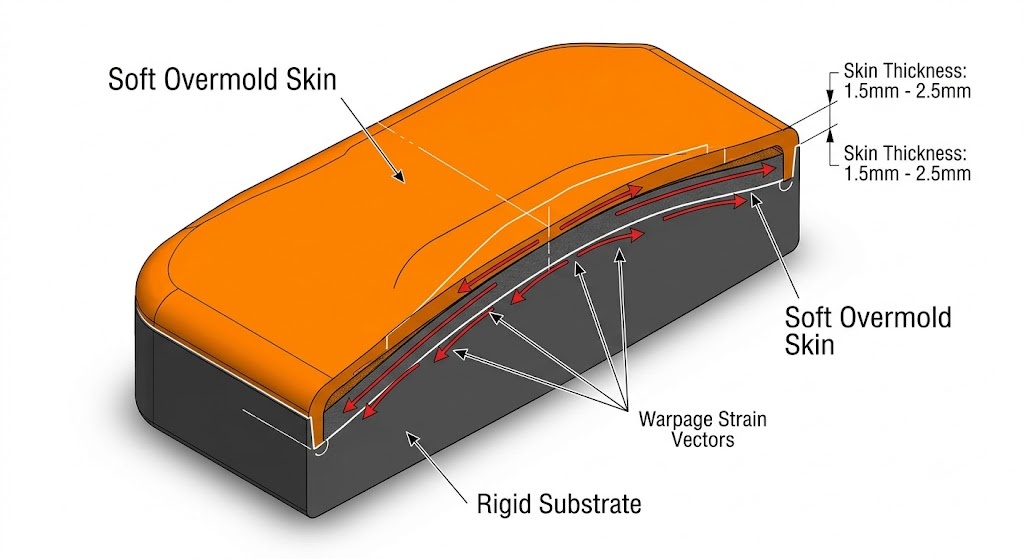

การกำหนดความหนาของแม่พิมพ์ที่มากเกินไปนั้นจำเป็นต้องมีการปรับสมดุลการตอบสนองสัมผัสเชิงฟังก์ชันกับความเครียดจากความร้อน การหดตัวตามปริมาตร และบทลงโทษของรอบเวลา อีลาสโตเมอร์มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนเชิงเส้น (CLTE) สูงกว่าพื้นผิวแข็ง ผิวหนังที่ขึ้นรูปแบบหนาเกินไปจะทำให้เกิดความเครียดในการหดตัวสูงในระหว่างการทำความเย็น ส่งผลให้วัสดุพิมพ์บิดเบี้ยวหรือเกิดการตัดกาว

เมทริกซ์ด้านล่างแสดงขอบเขตความหนาที่แม่นยำทั่วทั้งซับสเตรตการผลิตหลัก:

หมายเหตุการออกแบบ: โดยทั่วไปแล้ว ด้ามจับแบบสัมผัสนุ่มจะต้องมีความหนาปกติ 1.5 ถึง 2.5 มม. เพื่อให้เกิดการหน่วงเมื่อสัมผัสที่เพียงพอ ความหนาที่ต่ำกว่า 1.0 มม. ให้ความรู้สึกแข็ง ในขณะที่ส่วนที่เกิน 3.5 มม. จะยืดเวลาการทำความเย็นได้อย่างมากและทำให้เกิดช่องว่างภายใน

2. เทคนิคการฉีดความหนาของผิวหนังขั้นต่ำและผนังบาง

การขึ้นรูปผนังบางที่เชื่อถือได้ (ต่ำกว่า 1.0 มม.) โดยไม่ต้องใช้แฟลช การช็อตสั้น หรือรอยการลังเลที่พื้นผิว ขึ้นอยู่กับการควบคุมอัตราส่วนความยาวการไหล (L/T) และความหนืดหลอมเหลว

เมื่ออัตราส่วนของความยาวการไหลต่อความหนาของผนัง (L/T) เกิน 100:1 สูตร TPE มาตรฐานจะแข็งตัวก่อนเวลาอันควร สูตร TPE/TPU การไหลสูงที่มี Melt Flow Index สูง (MFI > 25 ก./10 นาทีที่ 190°C/2.16 กก.) ช่วยให้ความหนาของผนังต่ำสุดถึง 0.50 มม. - 0.75 มม เหนือเส้นทางการไหลสั้น (< 50 มม.)

แนวทางหลักด้านกระบวนการและเครื่องมือสำหรับการขึ้นรูปแบบผนังบาง:

• อุณหภูมิเครื่องมือที่สูงขึ้น: เพิ่มอุณหภูมิโพรงแม่พิมพ์ของสารตั้งต้นขึ้น 15°C เป็น 25°C เพื่อป้องกันการแข็งตัวเร็วในระหว่างขั้นตอนการฉีด
• Sequential Valve Gating หรือ Hot Runners: วางประตู Hot Tip ลงบนส่วนที่หนากว่าของโซน Overmold โดยตรงเพื่อลดแรงดันตกคร่อม
• ความเร็วในการฉีดสูง: เติมเต็มช่องว่างบางๆ อย่างรวดเร็วก่อนที่ชั้นผิวหนังจะแข็งตัว โดยใช้โปรไฟล์การบรรจุแบบหลายขั้นตอนที่แม่นยำเพื่อป้องกันการแฟลช
• การควบคุมความลึกของการระบายอากาศ: การระบายอากาศขนาดเล็กที่มีความแม่นยำ (ความลึก 0.010 มม. ถึง 0.015 มม.) มีความสำคัญอย่างยิ่งใกล้กับขอบบาง ๆ เพื่อหลีกเลี่ยงไม่ให้อากาศไหม้โดยไม่ทำให้เกิดประกายไฟของเรซิน

3. กฎการออกแบบสำหรับผนังสม่ำเสมอ ซี่โครง บอส และการเปลี่ยนผ่าน

ความหนาของแม่พิมพ์ที่ไม่สม่ำเสมอทำให้เกิดการหดตัวที่แตกต่างกัน ซึ่งทำให้เกิดความเข้มข้นของความเค้นเฉพาะที่และการยกของขอบ การยึดมั่นในสัดส่วนทางเรขาคณิตที่เข้มงวดช่วยรักษาความสมบูรณ์ของโครงสร้างและการเปลี่ยนจากผิวสู่พื้นผิวได้อย่างราบรื่น

อัตราส่วน DFM ทางเรขาคณิต:

• อัตราส่วนผนังผิวหนังต่อแกน: ความหนาของแม่พิมพ์ที่เกินควรควรเท่ากับ 60% ถึง 80% ของความหนาของผนังซับสเตรตด้านล่าง เพื่อป้องกันการบิดเบี้ยวจากความร้อนของซับสเตรตในระหว่างการใส่ช็อต
• ความหนาของซี่โครงภายใน: ซี่โครงที่ฝังอยู่ใต้หรือภายในผิวหนังที่ขึ้นรูปทับจะต้องไม่เกิน 50% ของความหนาของผนังปกติที่ขึ้นรูปทับหลัก (เช่น ความหนาของซี่โครงของพื้นผิว = 0.50 * ความหนาของผิวหนังที่พิมพ์มากเกินไป)
• รัศมีภายใน (R): หลีกเลี่ยงมุมภายในที่แหลมคม จัดให้มีรัศมีขั้นต่ำ R = 0.5 มม. หรือ 0.5 ถึง 0.75 เท่าของความหนาของผนังที่จุดตัดทั้งหมด เพื่อลดปัจจัยความเข้มข้นของความเครียดให้เหลือน้อยที่สุด
• ขั้นตอนการปิดเครื่องและร่องประสาน: อย่าหยุดการสร้างผิวหนังที่หนาเกินไปบนพื้นผิวเรียบ ออกแบบขั้นตอนการปิดปริมณฑลโดยมีความลึกเท่ากับความหนาของผิวทั้งหมด รวมกับร่องเชื่อมต่อแบบกลไก 0.5 มม. x 0.5 มม. เพื่อป้องกันการหลุดลอกตามขอบที่เปิดโล่ง

4. การเตรียมพื้นผิว ไพรเมอร์ และการทดสอบความแข็งแรงของพันธะ

ชิ้นส่วนที่ขึ้นรูปทับอย่างทนทานจำเป็นต้องมีความแข็งแรงในการยึดเกาะพื้นผิวสูง กลไกการยึดเกาะแบ่งออกเป็นสองประเภทหลัก: พันธะการแพร่กระจายของสารเคมี และ การประสานทางกล .

วิธีเตรียมพื้นผิว:

• การบำบัดด้วยพลาสมาในบรรยากาศ / เปลวไฟ: เพิ่มพลังงานพื้นผิวของโพลีเมอร์ที่ไม่มีขั้ว (เช่น โพลีโพรพีลีน) ให้สูงกว่า 44 ไดน์/ซม. เพื่อให้เปียกสูงสุด
• ไพรเมอร์เคมี / ตัวแทนเชื่อมต่อไซเลน: ใช้กับโลหะผสมหรือพื้นผิวเซรามิกก่อนการขึ้นรูปเพื่อสร้างพันธะโควาเลนต์กับเรซินอีลาสโตเมอร์ที่เข้ามา
• การระเบิดของสื่อที่มีฤทธิ์กัดกร่อน: สร้างความหยาบระดับไมโครบนโลหะ (Ra 2.5 - 6.3 µm) ปรับปรุงการสลักเชิงกลอย่างมีนัยสำคัญ

การทดสอบการตรวจสอบการยึดเกาะมาตรฐาน:

ความสมบูรณ์ของพันธะได้รับการประเมินโดยใช้โปรโตคอลการทดสอบที่ได้มาตรฐาน:

• การทดสอบการลอก 90 องศา (ASTM D903 / ISO 813): วัดปริมาณแรงที่ต้องใช้ในการลอกแถบที่ขึ้นรูปเกินออกจากซับสเตรต ค่าทางอุตสาหกรรมที่ยอมรับได้อยู่ในช่วง 3.5 ถึง 8.0 นิวตัน/มม. ขึ้นอยู่กับ Durometer
• การทดสอบแรงเฉือนแบบตัก (ASTM D1002): ประเมินกำลังรับแรงเฉือนภายใต้แรงดึง

เป้าหมายโหมดความล้มเหลว: จำเป็นต้องมีโปรโตคอลการควบคุมคุณภาพ ความล้มเหลวเหนียวแน่น (โดยที่วัสดุอีลาสโตเมอร์ฉีกขาดภายใน) แทนที่จะเป็น กาวล้มเหลว (โดยที่ผิวหนังลอกออกอย่างหมดจดที่ส่วนต่อประสาน)

5. การใช้เครื่องมือ การระบายอากาศ การจำลองการไหลของแม่พิมพ์ และการแลกเปลี่ยนต้นทุน

ความหนาของผิวส่งผลโดยตรงต่อต้นทุนต่อหน่วยการผลิต รอบเวลา และอัตราของเสีย เนื่องจากเวลาในการทำความเย็นของพลาสติกจะแปรผันตามความหนาของผนัง (เวลาในการทำความเย็นเป็นสัดส่วนกับความหนาของผนังยกกำลังสอง) การเพิ่มความหนาจะทำให้รอบเวลาลดลงอย่างมาก

ค่าเผื่อการหดตัวและการจำลอง CAE:

วัสดุที่ขึ้นรูปเกินมีการหดตัวตามปริมาตรตั้งแต่ 1.2% ถึง 2.5% ซึ่งสูงกว่าเทอร์โมพลาสติกวิศวกรรมแบบแข็งอย่างมาก (0.4% - 0.7%) ผู้ออกแบบเครื่องมือจะต้องคำนวณการหดตัวส่วนต่างในซอฟต์แวร์การวิเคราะห์ Moldflow (CAE) เพื่อให้มั่นใจถึงความแม่นยำของรูปร่างสุทธิ

ผลลัพธ์การวิเคราะห์ CAE หลักเพื่อประเมิน:

• การหดตัวตามปริมาตรที่จุดเยือกแข็ง: รับประกันการบรรจุที่สม่ำเสมอในช่วงการเปลี่ยนความหนา
• การโก่งตัวตามปริมาตร / การบิดเบี้ยว: ระบุว่าการระบายความร้อนแบบไม่สมมาตรที่ด้านหนึ่งของโลหะหรือซับสเตรต PCB จะกระตุ้นให้เกิดแรงดัดงอหรือไม่
• ความเครียดเฉือนระหว่างผิวหน้า: ประเมินว่าแรงดันในการไหลของการฉีดจะเข้ามาแทนที่หรือสร้างความเสียหายให้กับคุณสมบัติของพื้นผิวที่ละเอียดอ่อนหรือเม็ดมีดที่วางไว้ล่วงหน้าหรือไม่

รับคำวิจารณ์และใบเสนอราคา DFM ที่ Overmolding ของคุณ

การเพิ่มประสิทธิภาพความหนาที่ขึ้นรูปเกินนั้นต้องอาศัยการรักษาสมดุลของความสม่ำเสมอของผนัง การออกแบบเครื่องมือ ความเข้ากันได้ของวัสดุ และข้อกำหนดด้านการสัมผัส ทีมวิศวกรของเราให้บริการการประเมิน DFM (การออกแบบเพื่อการผลิต) อย่างครอบคลุม การจำลองความร้อน/การบิดงอของ Moldflow และบริการสร้างต้นแบบอย่างรวดเร็ว

• เวลาดำเนินการ: ข้อเสนอแนะ DFM ภายใน 24 ชั่วโมง เครื่องมือต้นแบบภายใน 5 ถึง 7 วันทำการ
• มาตรฐานการปฏิบัติตาม: ISO 13485, อีลาสโตเมอร์เกรดทางการแพทย์ USP Class VI, ตัวเลือกวัสดุที่เป็นไปตามข้อกำหนด RoHS/REACH

ส่งไฟล์ 3D CAD ของคุณ (STEP/IGES) พร้อมด้วยข้อกำหนดเฉพาะของวัสดุพิมพ์ เพื่อรับการประเมินความหนาและความสามารถในการผลิตโดยละเอียดจากผู้เชี่ยวชาญด้านการฉีดขึ้นรูปของเรา

คำถามที่พบบ่อย (FAQ)

1. แนะนำให้ใช้ความหนาเกินแม่พิมพ์สำหรับพื้นผิวทั่วไป เช่น ABS, PC, อลูมิเนียม และ PCB

ความหนาปกติที่แนะนำคือ 1.5 ถึง 2.5 มม. สำหรับพลาสติกวิศวกรรม เช่น ABS และ PC, 2.0 ถึง 3.0 มม. สำหรับโลหะ เช่น อลูมิเนียม และ 1.5 ถึง 2.0 มม. สำหรับ PCB แบบห่อหุ้ม เพื่อให้มั่นใจถึงการป้องกันที่เหมาะสมโดยไม่ใช้ความเครียดจากความร้อนมากเกินไปกับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

2. ความหนาของการขึ้นรูปเกินจริงขั้นต่ำที่สามารถทำได้ด้วย TPE คือเท่าใด และการเปลี่ยนแปลงกระบวนการใดที่ทำให้เกิดได้

ความหนาในทางปฏิบัติขั้นต่ำคือ 0.50 ถึง 0.75 มม. โดยใช้สูตร TPE/TPU ที่มีอัตราการไหลสูง การบรรลุเป้าหมายนี้ต้องใช้อุณหภูมิโพรงแม่พิมพ์ที่สูงขึ้น ความเร็วในการฉีดสูง การเกตวาล์วตามลำดับ และการระบายอากาศแบบไมโครที่มีความแม่นยำ เพื่อป้องกันการแข็งตัวก่อนเวลาอันควร

3. ฉันจะออกแบบให้มีความหนาของผนังสม่ำเสมอและหลีกเลี่ยงรอยยุบหรือการหลุดร่อนได้อย่างไร?

รักษาความหนาของแม่พิมพ์ทับระหว่าง 60% ถึง 80% ของผนังซับสเตรตด้านล่าง ออกแบบซี่โครงภายในไม่เกิน 50% ของผนังแม่พิมพ์ทับหลัก รวมถึงรัศมีการเปลี่ยนแปลงที่กว้าง (ขั้นต่ำ 0.5 มม.) และรวมขั้นตอนการปิดปริมณฑลเข้ากับร่องล็อคแบบกลไก

4. ฉันควรเตรียมซับสเตรตเพื่อเพิ่มความแข็งแรงการยึดเกาะสูงสุดสำหรับการขึ้นรูปทับได้อย่างไร?

สามารถเตรียมพื้นผิวได้โดยใช้พลาสมาบรรยากาศหรือการบำบัดด้วยเปลวไฟเพื่อเพิ่มพลังงานพื้นผิว การใช้ไพรเมอร์คัปปลิ้งไซเลนสำหรับโลหะ หรือการพ่นตัวกลางเพื่อสร้างความหยาบของพื้นผิวเชิงกล มุ่งเป้าไปที่ความล้มเหลวต่อเนื่องในระหว่างการทดสอบการลอกตามมาตรฐาน ASTM D903

5. ความหนาของแม่พิมพ์ที่มากเกินไปส่งผลต่อเวลาในการทำความเย็นและต้นทุนชิ้นส่วนโดยรวมอย่างไร

เวลาในการทำความเย็นจะเพิ่มขึ้นแบบทวีคูณตามความหนาของผนังกำลังสอง การเพิ่มความหนาของผิวจาก 1.5 มม. เป็น 3.0 มม. สามารถเพิ่มรอบเวลาการทำความเย็นที่ต้องการได้มากกว่าสองเท่า ซึ่งส่งผลให้ต้นทุนการผลิตต่อหน่วยเพิ่มขึ้นอย่างมาก

6. อะไรทำให้เกิดการหลุดลอกเกินตามขอบคม และรูปทรงจะป้องกันได้อย่างไร?

การลอกจะเกิดขึ้นเมื่อแรงเฉือนกระทำต่อขอบเรียบที่เปิดโล่งและมีจุดยึดเชิงกลที่อ่อนแอ การออกแบบขั้นตอนการปิดที่กำหนดไว้ตามแนวการแยกส่วน รวมกับการตัดส่วนล่างหรือร่องยึดเชิงกล จะยึดขอบและป้องกันการหลุดลอกภายใต้การเสียดสีทางกลไก
